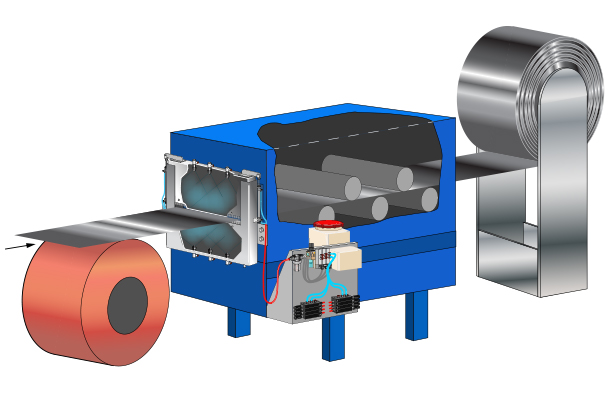

1. Maznice cívek s plochými rozprašovacími tryskami

Velmi účinnou metodou aplikace maziv je použití maznice cívek umístěné mezi podavačem a lisem. V maznici cívky je mazivo rovnoměrně rozděleno po celém pásu.
Přebytečný olej je zachycen v maznici cívky a vrácen do zásobní nádoby, čímž se zabrání kontaminaci okolí. Ploché rozprašovací trysky v maznici cívek rovnoměrně a hospodárně pokrývají celou šířku pásu. Maznice cívek je možné navrhnout pro širokou škálu šířek. Pneumatické zvedací válce otevírají maznici cívek pro účely údržby nebo pro podávání pásu. Na přání je lze vyrobit i v pevném uspořádání.

Pro udržení oleje v maznici jsou na vstupní a výstupní straně namontovány kartáče. Pro optimální rozdělení mazací kapaliny na pás mohou být maznice vybaveny pružinovými plstěnými oddělovači na výstupních stranách.

2. Filtr zpětného potrubí

Účinný filtr s plným průtokem zachycuje částice z pásu, které by jinak znečistily zpětný tok.

3. Základní jednotka

Základní jednotky jsou k dispozici v různých velikostech s nádobami o objemu od 0,5 do 35 litrů. Při použití různých typů maziv lze instalovat několik nádob.

Elektromagnetické ventily usměrňují zpětný tok přebytečného maziva do správné nádoby.

4. Čerpadlo L210

Čerpadlo L210 je vysokotlaké čerpadlo určené pro aplikaci nízkoviskózních kapalin. Indexování každého čerpadla umožňuje přesné dávkování množství maziva aplikovaného do každého mazacího místa.

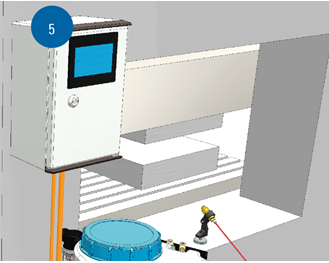

5. T100 Časovač a řídicí jednotky

Délky posuvu nad 100 mm vyžadují několik mazacích pulzů na jeden zdvih. Časovací jednotka T100 umožňuje až 10 mazacích pulzů za sekundu.
Vysokorychlostní lisy nebo podobné aplikace nepotřebují mazací pulz pro každý zdvih. Řídicí jednotka T100 je vybavena počítadlem předvolby, které spustí mazací impuls po dosažení zvoleného počtu zdvihů. Tato funkce je obzvláště užitečná pro aplikace válcování, aby bylo zajištěno konstantní mazání bez ohledu na rychlost pásu/lisu.

6. Přídavné trysky

Mazání kritických míst, např. jednoho děrovacího nástroje, lze dosáhnout použitím přídavných trysek. Trysky jsou k dispozici s magnetickou patkou, kterou lze namontovat přímo na libovolnou základnu nebo ji lze snadno zabudovat do nástroje. Pro vytvoření vhodného tvaru postřiku je k dispozici velké množství tryskových vložek s plným proudem, dutým nebo plně kuželovým tvarem postřiku a různými úhly postřiku. Další čerpadla a trysky lze snadno dodatečně namontovat.

Ideální pro použití v těchto aplikacích

• Válcování
• Lisování
