Patrones de pulverización
Cono hueco

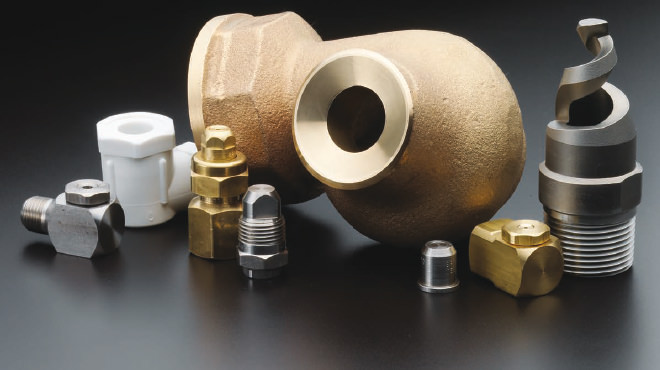

Las boquillas de cono hueco producen gotas de tamaño pequeño a mediano formando un patrón de cono hueco con un área de impacto en forma de anillo. El gran paso de flujo minimiza las obstrucciones, lo que permite una distribución uniforme en una amplia gama de caudales y presiones y una atomización eficaz de los líquidos a presiones más bajas. El patrón de pulverización de cono hueco es ideal para el enfriamiento, lavados, lavado/enfriamiento de gases, control de polvos y la protección contra incendios
- Los estilos de boquilla incluyen rosca, brida y conexión rápida
- Las variaciones de los patrones de pulverización incluyen estándar, ángulo extra ancho y ángulo ancho
- Los ángulos de pulverización van de 43° a 180°
- Los flujos varían de 0.19 a 12,568 lpm (0.05 a 3320 gpm)
- La presión de trabajo varía hasta 2000 psi (138 bar).
- Las conexiones incluyen tamaños de tubería de 1/8" a 6", NPT y BSPT macho / hembra y bridas
- Los materiales incluyen latón, acero dulce, acero inoxidable 303, acero inoxidable 309, acero inoxidable 316, acero inoxidable endurecido, polipropileno, cloruro de polivinilo, PTFE y otros materiales especiales.
Descargue aquí los modelos CAD 3D de las boquillas de cono hueco: Unidades Inglesas | Unidades métricas
Más sobre boquillas de cono hueco
