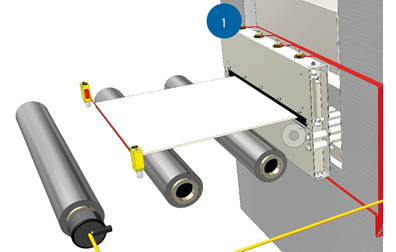

1. Spoles eļļotājs ar plakanu smidzināšanas sprauslu

Ļoti efektīva smērvielu uzklāšanas metode ir izmantot starp padevēju un presi novietotu ruļļu smērētāju. Spoles smērvielā smērviela tiek vienmērīgi sadalīta visā lentē.
Eļļas pārpalikums tiek aizturēts spoles smērvielā un atgriezts atpakaļ padeves tvertnē, novēršot apkārtējās zonas piesārņošanu. Plakanās smidzināšanas sprauslas ruļļu eļļotājā vienmērīgi un ekonomiski pārklāj visu lentes platumu. Ir iespējams projektēt spoles eļļotājus visdažādākajiem platumiem. Pneimatiskie pacelšanas cilindri atver spoles eļļotāju apkopes vajadzībām vai lentes padevei. Pēc pieprasījuma tos var izgatavot arī fiksētā konfigurācijā.

Lai eļļu aizturētu eļļotājā, ieplūdes un izplūdes pusē ir uzstādītas birstes. Lai optimizētu eļļošanas šķidruma sadalījumu uz lentes, eļļotājus var aprīkot ar atsperes filca aizbāžņiem izplūdes pusē.

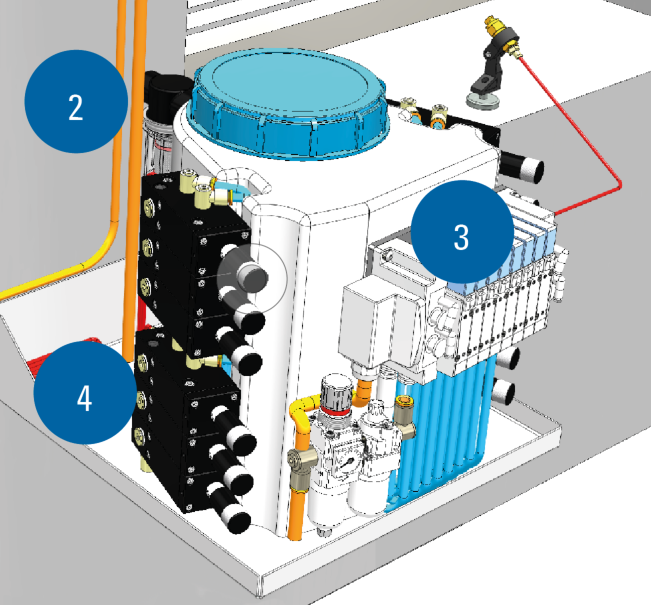

2. Atgriešanās līnijas filtrs

Efektīvs pilnas plūsmas filtrs savāc daļiņas no lentes, kas citādi piesārņotu atpakaļplūsmu.

3. Pamatvienība

Bāzes bloki ir pieejami dažādos izmēros ar tvertnēm no 0,5 līdz 35 litriem. Ja tiek izmantoti dažādi smērvielu veidi, var uzstādīt vairākus konteinerus.

Elektromagnētiskie vārsti novirza pārpalikušā smērvielas atgriezenisko plūsmu uz atbilstošo tvertni.

4. Sūknis L210

L210 ir augstspiediena sūknis, kas paredzēts zemas viskozitātes šķidrumu izmantošanai. Katra sūkņa indeksācija ļauj precīzi dozēt smērvielas daudzumu, kas tiek uzklāts katrā eļļošanas punktā.

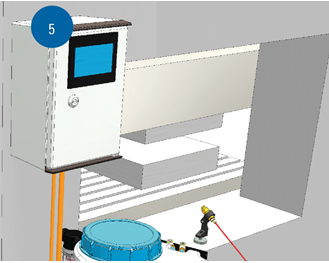

5. T100 Taimeris un vadības ierīces

Ja padeves garums pārsniedz 100 mm, ir nepieciešami vairāki eļļošanas impulsi vienā gājienā. T100 taimera bloks ļauj veikt līdz 10 eļļošanas impulsiem sekundē.
Ātrgaitas presēm vai līdzīgiem lietojumiem nav nepieciešami eļļošanas impulsi katram gājienam. T100 vadības blokā ir priekšizvēles skaitītājs, kas iedarbina eļļošanas impulsu, tiklīdz ir sasniegts izvēlētais taktu skaits. Šī funkcija ir īpaši noderīga ruļļu formēšanas lietojumiem, lai nodrošinātu nemainīgu eļļošanu neatkarīgi no lentes/lentes ātruma.

6. Papildu sprauslas

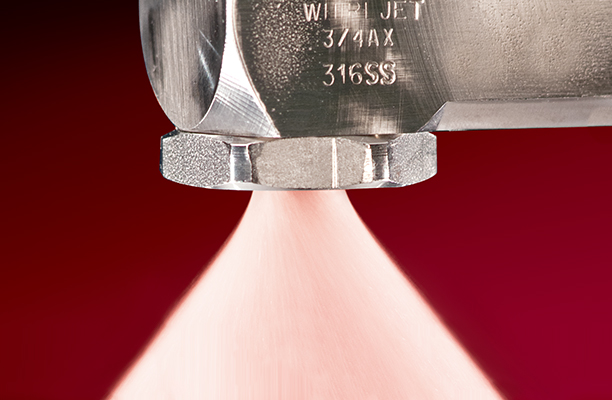

Kritisko punktu, piemēram, viena štancēšanas instrumenta, eļļošanu var nodrošināt, izmantojot papildu sprauslas. Sprauslas ir pieejamas ar magnētisku kājiņu, ko var uzstādīt tieši uz jebkura pamata vai viegli iebūvēt instrumentā. Lai izveidotu piemērotu izsmidzināšanas modeli, ir pieejami dažādi sprauslu ieliktņi ar vienlaidu, dobu vai pilna konusa izsmidzināšanas modeļiem un dažādiem izsmidzināšanas leņķiem. Papildu sūkņus un sprauslas var viegli uzstādīt papildus.

Ideāli piemērots šādām vajadzībām

• Ruļļu formēšana
• Štancēšanai
