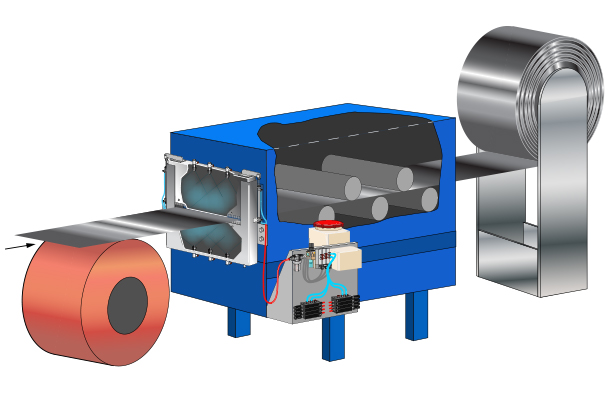

1. Катушечный лубрикатор с плоскими распылительными форсунками

Очень эффективным методом применения смазочных материалов является использование смазчика рулонов, расположенного между питателем и прессом. В лубрикаторе смазочный материал равномерно распределяется по ленте.
Излишнее масло содержится в лубрикаторе и возвращается в емкость для подачи, предотвращая загрязнение окружающей среды. Плоские распылительные форсунки в смазочном устройстве для катушек равномерно и экономично покрывают всю ширину ленты. Возможно проектирование смазочных устройств для рулонов для широкого диапазона ширины. Пневматические подъемные цилиндры открывают лубрикатор для технического обслуживания или для подачи ленты. По запросу они также могут быть выполнены в фиксированной конфигурации.

Для удержания масла в лубрикаторе на входе и выходе установлены щетки. Для оптимального распределения смазочной жидкости на ленте лубрикаторы могут быть оснащены подпружиненными фетровыми отбойниками на выходной стороне.

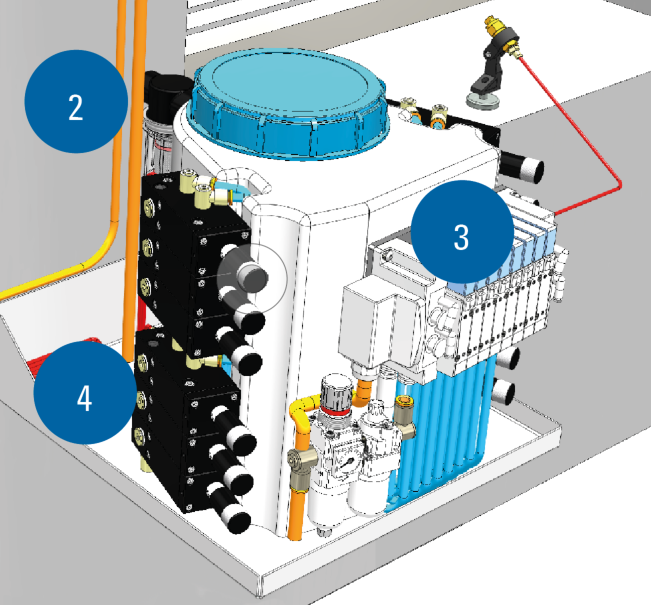

2. Фильтр обратной линии

Эффективный полнопоточный фильтр собирает частицы с ленты, которые в противном случае загрязнили бы обратный поток.

3. Базовый блок

Базовые блоки доступны в различных размерах с емкостями от 0,5 до 35 литров. При использовании различных типов смазочных материалов можно установить несколько емкостей.

Электромагнитные клапаны направляют обратный поток излишков смазочного материала в соответствующую емкость.

4. Насос L210

Насос L210 - это насос высокого давления, предназначенный для подачи жидкостей с низкой вязкостью. Индексация каждого насоса позволяет точно дозировать количество смазочного материала, подаваемого в каждую точку смазки.

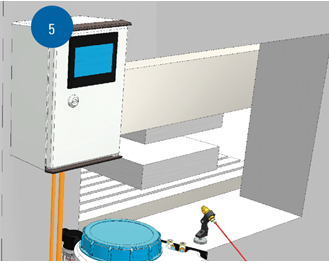

5. T100 Таймер и блоки управления

Длина подачи более 100 мм требует нескольких смазочных импульсов за ход. Блок таймера T100 обеспечивает до 10 смазочных импульсов в секунду.
Высокоскоростные прессы или аналогичные устройства не нуждаются в смазочном импульсе для каждого хода. Блок управления T100 оснащен счетчиком предварительного выбора, который запускает импульс смазки по достижении выбранного количества ходов. Эта функция особенно полезна при изготовлении валков, чтобы обеспечить постоянную смазку независимо от скорости ленты/полосы.

6. Дополнительные форсунки

Смазывание критических точек, например, одного вырубного инструмента, может быть достигнуто с помощью дополнительных форсунок. Форсунки поставляются с магнитной ножкой, которая может быть установлена непосредственно на любое основание или может быть легко встроена в инструмент. Для создания подходящей картины распыления имеется большое разнообразие форсуночных вставок со сплошной струей, полым или полным конусом и различными углами распыления. Дополнительные насосы и форсунки могут быть легко дооснащены.

Идеально подходит для использования в таких областях применения

• Формование рулонов
• Штамповка
