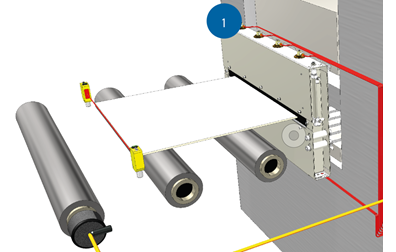

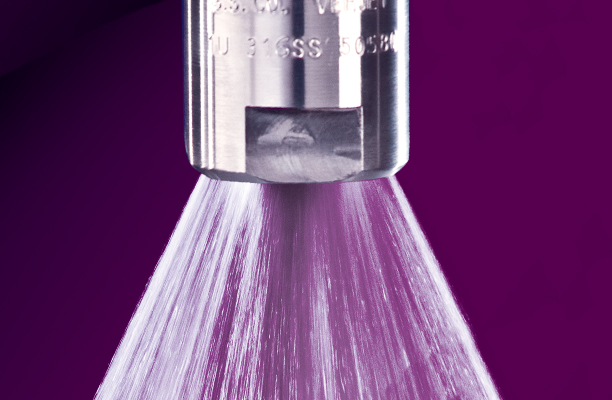

1. Maznica cievok s plochými rozprašovacími dýzami

Veľmi účinnou metódou nanášania mazív je použitie maznice cievok umiestnenej medzi podávačom a lisom. V maznici cievky je mazivo rovnomerne rozmiestnené po páse.
Prebytočný olej sa zachytí v maznici cievky a vráti sa do zásobnej nádoby, čím sa zabráni kontaminácii okolia. Ploché rozprašovacie dýzy v maznici cievok rovnomerne a hospodárne pokrývajú celú šírku pásu. Maznice cievok je možné navrhnúť pre široký rozsah šírok. Pneumatické zdvíhacie valce otvárajú maznicu cievok na účely údržby alebo na podávanie pásu. Na požiadanie sa môžu vyrobiť aj v pevnej konfigurácii.

Na zadržanie oleja v maznici sú na vstupnej a výstupnej strane namontované kefy. Na optimálne rozloženie mazacieho oleja na páse môžu byť maznice vybavené pružinovými plstenými oddeľovačmi na výstupných stranách.

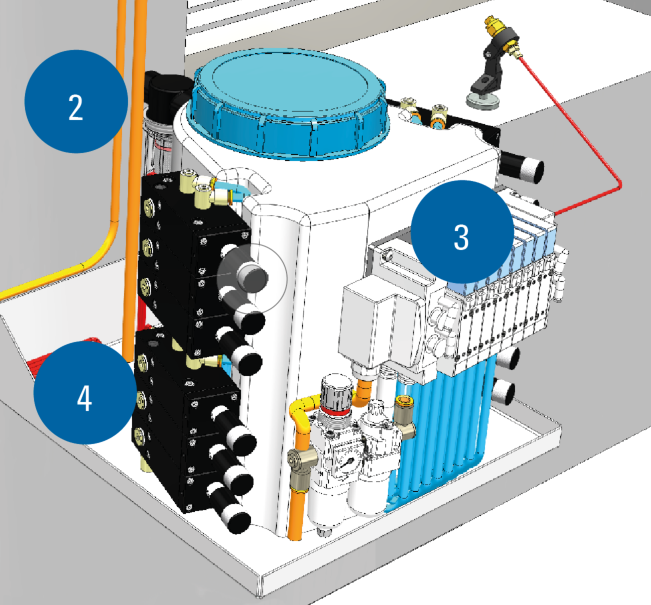

2. Filter vratného potrubia

Účinný filter plného prietoku zachytáva častice z pásu, ktoré by inak znečistili spätný tok.

3. Základná jednotka

Základné jednotky sú k dispozícii v rôznych veľkostiach so zásobníkmi od 0,5 do 35 litrov. Pri použití rôznych typov mazív je možné nainštalovať niekoľko nádob.

Elektromagnetické ventily usmerňujú spätný tok prebytočného maziva do správnej nádoby.

4. Čerpadlo L210

Čerpadlo L210 je vysokotlakové čerpadlo určené na aplikáciu kvapalín s nízkou viskozitou. Indexovanie každého čerpadla umožňuje presné dávkovanie množstva maziva aplikovaného do každého mazacieho bodu.

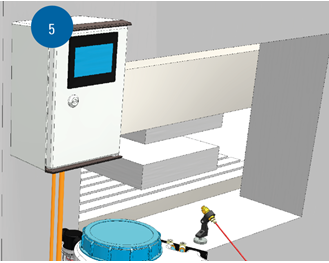

5. T100 Časovač a riadiace jednotky

Dĺžky posuvu nad 100 mm si vyžadujú niekoľko mazacích impulzov na jeden zdvih. Časová jednotka T100 umožňuje až 10 mazacích impulzov za sekundu.
Vysokorýchlostné lisy alebo podobné aplikácie nepotrebujú mazací impulz pre každý zdvih. Riadiaca jednotka T100 je vybavená počítadlom predvoľby, ktoré spustí mazací impulz po dosiahnutí zvoleného počtu zdvihov. Táto funkcia je obzvlášť užitočná pri aplikáciách valčekového tvárnenia, aby sa zabezpečilo konštantné mazanie bez ohľadu na rýchlosť pásu/lisu.

6. Prídavné dýzy

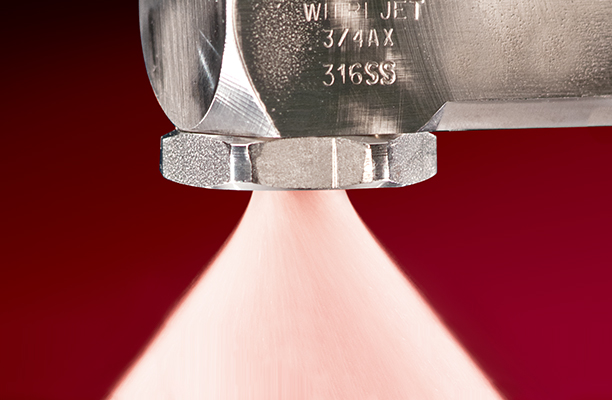

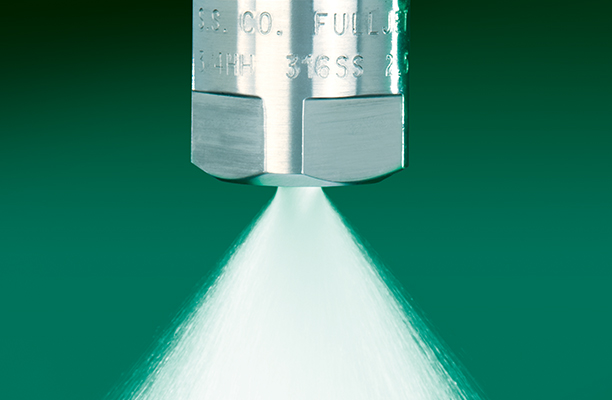

Mazanie kritických bodov, napr. jedného dierovacieho nástroja, možno dosiahnuť použitím prídavných trysiek. Dýzy sú k dispozícii s magnetickou pätkou, ktorú možno namontovať priamo na ľubovoľnú základňu alebo ju možno jednoducho zabudovať do nástroja. Na vytvorenie vhodného striekania je k dispozícii veľké množstvo rôznych vložiek do trysiek s plným prúdom, dutým alebo plným kužeľom a rôznymi uhlami striekania. Ďalšie čerpadlá a dýzy sa dajú ľahko dodatočne namontovať.

Ideálne na použitie v týchto aplikáciách

• Valcovanie
• Lisovanie
