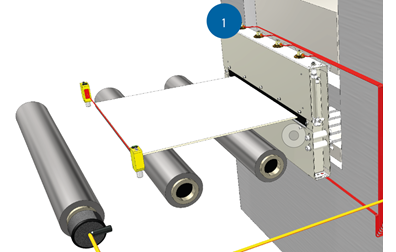

1. Düz püskürtme nozullu bobin yağlayıcı

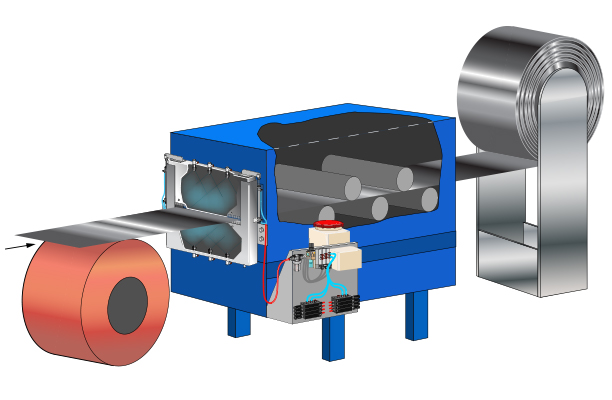

Yağlayıcıları uygulamanın çok verimli bir yöntemi, besleyici ile pres arasına yerleştirilmiş bir bobin yağlayıcı kullanmaktır. Bobin yağlayıcıda, yağlayıcı bant üzerine eşit olarak dağıtılır.
Bobin yağlayıcıda aşırı yağ bulunur ve çevredeki alanın kirlenmesini önleyerek besleme kabına geri gönderilir. Bobin yağlayıcıdaki düz püskürtme nozulları , bandın tüm genişliğini eşit ve ekonomik bir şekilde kaplar. Çok çeşitli genişlikler için bobin yağlayıcıları tasarlamak mümkündür. Pnömatik kaldırma silindirleri, bakım amacıyla veya bandı beslemek için bobin yağlayıcıyı açar. Talep üzerine sabit konfigürasyonda da yapılabilirler.

Yağı yağlayıcıda tutmak için giriş ve çıkış taraflarına fırçalar yerleştirilmiştir. Yağlama sıvısının bant üzerinde en iyi şekilde dağıtılması için yağlayıcılar, çıkış taraflarında yaylı keçe sıyırma üniteleri ile donatılabilir.

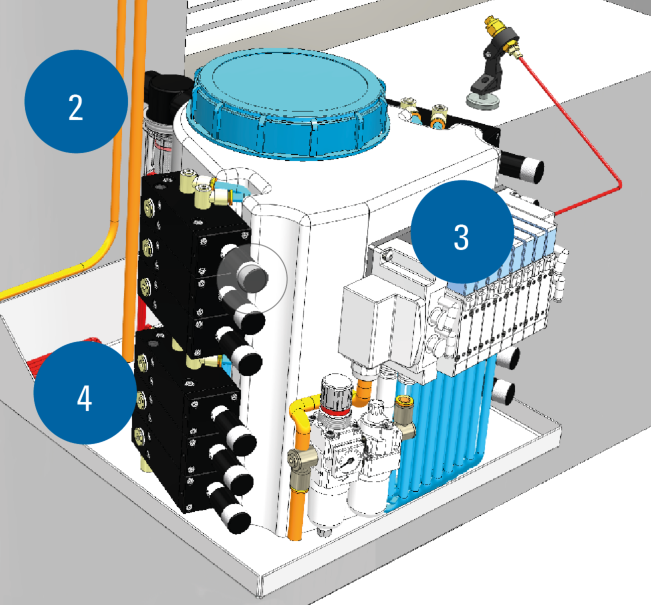

2. Dönüş hattı filtresi

Etkili bir tam akış filtresi, aksi takdirde dönüş akışını kirletecek olan parçacıkları banttan toplar.

3. Ana birim

Ana üniteler, 0,5 ila 35 litre arasında kaplarla çeşitli boyutlarda mevcuttur. Farklı tipte yağlayıcılar kullanıldığında, birkaç kap monte edilebilir.

Elektromanyetik valfler, fazla yağın geri akışını uygun kaba yönlendirir.

4. Pompa L210

L210, düşük viskoziteli sıvıların uygulanması için tasarlanmış yüksek basınçlı bir pompadır. Her pompanın indekslenmesi, her yağlama noktasına uygulanan yağlayıcı miktarının doğru bir şekilde ölçülmesini sağlar.

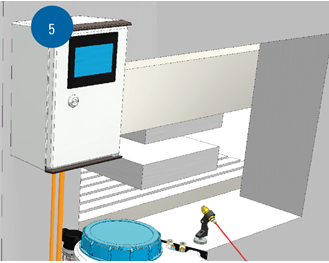

5. T100 Zamanlayıcı ve kontrol üniteleri

100 mm'nin üzerindeki besleme uzunlukları, strok başına birkaç yağlama darbesi gerektirir. T100 zamanlayıcı ünitesi, saniyede 10'a kadar yağlama darbesine izin verir.
Yüksek hızlı presler veya benzeri uygulamalar, her vuruş için bir yağlama darbesine ihtiyaç duymaz. T100 kontrol ünitesi, seçilen strok sayısına ulaşıldığında bir yağlama darbesini tetikleyen bir ön seçim sayacına sahiptir. Bu özellik, bant/şerit hızından bağımsız olarak sabit yağlama sağlamak için özellikle rulo şekillendirme uygulamaları için kullanışlıdır.

6. Ek nozullar

Kritik noktaların yağlanması, örneğin tek bir zımbalama aleti, ilave nozullar kullanılarak sağlanabilir. Nozullar, herhangi bir tabana doğrudan monte edilebilen veya bir alete kolayca yerleştirilebilen bir manyetik ayak ile mevcuttur. Uygun bir püskürtme modeli oluşturmak için katı akışlı, içi boş veya tam koni püskürtme modellerine ve çeşitli püskürtme açılarına sahip çok çeşitli nozul ekleri mevcuttur. İlave pompalar ve nozullar kolaylıkla sonradan takılabilir.

Bu uygulamalarda kullanım için ideal

• rulo şekillendirme
• damgalama
