Hydrogenační zařízení
1. Mytí vodou
Problém: Odstraňte chloridy z výparů. Většina instalací používá pérka bez rozprašovacích trysek nebo běžné rozprašovací trysky. Pera a konvenční trysky nezajišťují dostatečné čištění chloridů. Většina vody končí na stěnách potrubí a do systému REAC se dostává v asymetrickém rozložení.
Osvědčený postup: V případě, že je nutné provést výměnu vody, je nutné použít tzv: Aby se maximalizoval potenciál drhnutí, mělo by vstřikování prací vody maximalizovat plochu vstřikované vody. To umožňuje lepší kontakt s chloridy a rovnoměrnější distribuci prací vody potrubním systémem a vstupy do systému REAC. Nejnovější technologie používá jako sekundární kapalinu v rozprašovací trysce se dvěma kapalinami proud doplňovacího vodíku . Tryska FloMax® H bylanavržena speciálně pro tuto aplikaci a v účinnosti mytí chloridůpřekonává péra a rozprašovací trysky.
3 možnosti mytí vodou
Quill
Pera používaná pro promývání vodou v hydroprocesorových jednotkách mají obvykle obdélníkové otvory, které netvoří diskrétní kapky. To má za následek minimální plochu pro drhnutí chloridů. Kromě toho není prací voda distribuována rovnoměrně a sůl za místem vstřikování se nemusí rozpustit. V některých případech může tato špatná distribuce prací vody podporovat tvorbu soli
Hydraulická postřikovací tryska
Plně kuželové a duté kuželové postřikovací trysky vytvářejí diskrétní kapky. Kapky jsou však příliš velké na to, aby se mohly pohybovat v trojúhelnících a ohybech potrubních systémů používaných před zavedením REAC. Kromě toho mají velké kapky tendenci vytvářet v potrubním systému vodní film a jsou náchylné k maldistribuci a sníženému rozpouštění solí

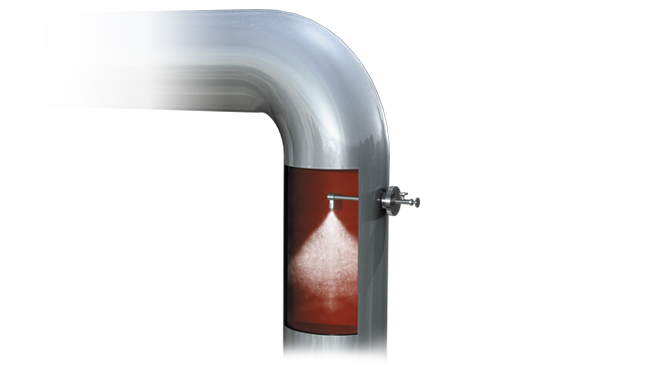

FloMax® H - NEJLEPŠÍ PRAKTIKA
Dvě kapaliny Postřikovací trysky FloMax® H byly navrženy tak, aby optimalizovaly vymývání chloridů ve vodních pracích systémech v hydroprocesorových jednotkách. K rozprašování se používá skluzový proud doplňovacího vodíku. Tryska vytváří mnohem menší kapičky, které nasytí větší část páry při zachování 20-25 % volné vody. Výsledkem je rovnoměrnější rozložení kapiček pro čištění chloridů v potrubí, vstupech REAC a trubkách výměníku.
