수소처리기

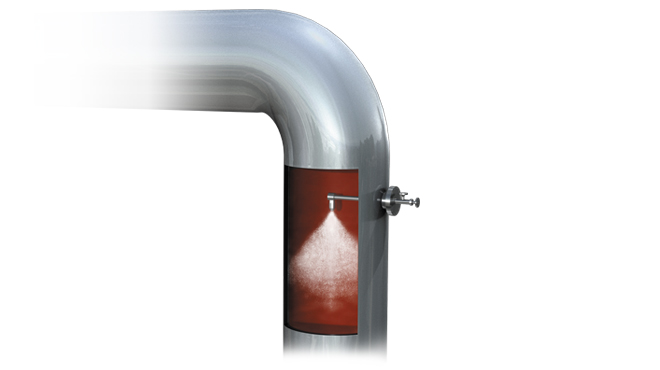

1. 물 세척
문제: 폐수 증기에서 염화물을 제거하십시오. 대부분의 설치에서는 스프레이 노즐이 없는 퀼이나 기존 스프레이 노즐을 사용합니다. 퀼 및 기존 노즐은 적절한 염화물 스크러빙을 제공하지 않습니다. 대부분의 물은 결국 파이프 벽에 닿아 비대칭 분포로 REAC로 들어갑니다.
모범 사례: 세척 가능성을 최대화하려면 세척수 주입이 주입되는 물의 표면적을 최대화해야 합니다. 이것은 염화물과의 더 나은 접촉을 허용 하고 배관 시스템과 REAC 입구를 통한 세척수의 균일한 분배를 가능하게 합니다. 최신 기술은 이중 유체 스프레이 노즐에서 보조 유체 로 구성 수소의 슬립스트림을 사용합니다. FloMax® H 노즐 은 이 용도를 위해 특별히 설계 되었으며 염화물 세정 효율에서 퀼 및 스프레이 노즐을 능가합니다.
물 세척을 위한 3가지 옵션
깃
수소화 처리 장치에서 물 세척에 사용되는 퀼 에는 일반적으로 개별 액적을 형성하지 않는 직사각형 오리피스가 있습니다. 그 결과 염화물 스크러빙을 위한 표면적이 최소화됩니다. 또한 세척수가 균일하게 분포되지 않고 주입 지점 하류의 염분이 용해되지 않을 수 있습니다. 어떤 경우에는 이러한 세척수의 잘못된 분배가 염분 형성을 조장할 수 있습니다.
유압 스프레이 노즐
전체 콘 및 중공 콘 스프레이 노즐은 개별 액적을 형성합니다. 그러나 물방울이 너무 커서 REAC를 도입하기 전에 사용 중인 배관 시스템의 T자형 및 굴곡부를 탐색할 수 없습니다. 또한, 큰 물방울은 배관 시스템에 수막을 형성하는 경향이 있으며 분배 불량 및 염 용해 감소에 취약합니다.
FloMax® H - 모범 사례
이중 유체 FloMax® H 스프레이 노즐 은 수소화 처리 장치의 수세 시스템에서 염화물 세정을 최적화하도록 설계되었습니다. 미립화에는 메이크업 수소의 슬립스트림이 사용됩니다. 노즐은 20-25%의 자유수를 유지하면서 더 많은 증기를 포화시키는 훨씬 더 작은 액적을 생성합니다. 그 결과 배관, REAC 입구 및 교환기 튜브에서 염화물 스크러빙을 위한 액적이 보다 균일하게 분포됩니다.
