Vysokorychlostní zobrazování

Vysokorychlostní zobrazování poskytuje jedinečnou kombinaci vysokého časového rozlišení a vysokého rozlišení pixelů pro vizuální hodnocení postřiku. Mezi příklady projektů, při kterých společnost Spraying Systems Co. v minulosti využívala vysokorychlostní snímání, patří hodnocení přechodného vývoje nástřiku pomocí trysky PulsaJet® a hodnocení přestřiku při povrchové úpravě.

• Přechodné jevy stříkání PulsaJet®
  Trysky PulsaJet manipulují s celkovým průtokem postřiku rychlým pulzováním elektricky ovládané trysky s předepsaným pracovním cyklem. Při stříkání vysoce viskózního materiálu pro zákazníka se však zhoršily vlastnosti nástřiku. Společnost Spraying Systems Co. použila vysokorychlostní kameru, která zaznamenávala postřik po mnoho cyklů. Při nízkorychlostním přehrávání byly na začátku každého postřiku jasně pozorovány mimořádně velké kapky. Tento problém byl vyřešen drobnou změnou konstrukce trysky, což vedlo k dobře atomizovanému nástřiku během celého cyklu stříkacích pulzů.

• Vyhodnocení přestřiku
  Zákazník se potýkal s nadměrným přestřikem při aplikaci povrchové úpravy. Nebylo jasné, odkud přestřik pochází, protože úhel rozstřiku trysky byl dimenzován vhodně pro cílovou šířku. V blízkosti okraje terče byla pořízena vysokorychlostní videa a bylo zjištěno, že stříkaný materiál pouze částečně přilnul k povrchu terče a zbytek stříkal mimo terč. Zmenšením úhlu nástřiku trysky a použitím dvou vedle sebe umístěných trysek bylo odstřikování téměř eliminováno, čímž se snížily náklady na materiál a doba čištění.

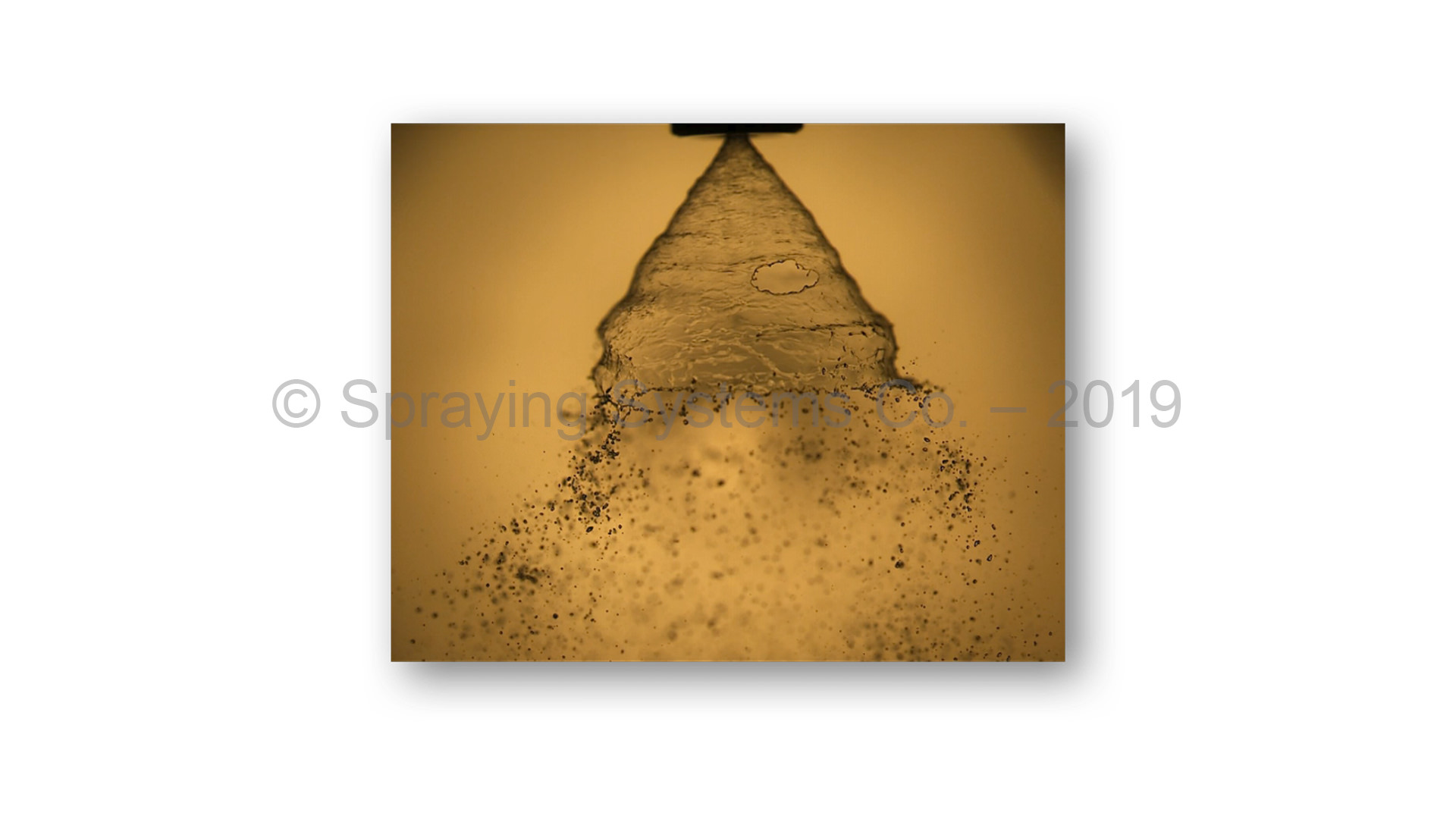

Vysokorychlostní snímání poskytuje jedinečný pohled na okamžité rozložení, koncentraci, tvar a trajektorii postřiku a umožňuje také vyhodnotit velmi rychlý vývoj postřiku. Díky měření na základě obrazu jsou výsledky převážně kvalitativní povahy, ale snímky se snadno vyhodnocují a poskytují jednoduchý způsob vizualizace postřiku. Zorné pole obrazu je však omezené, a protože je zapotřebí dostatečné světlo na pozadí, funguje tento přístroj nejlépe u sprejů s nízkou hustotou kapiček.

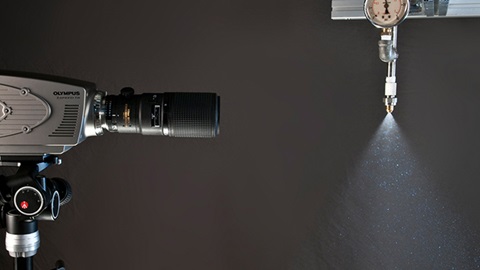

Vysokorychlostní zobrazovací systém využívá vysoce citlivý vlastní snímač CMOS s vysokou rychlostí závěrky, který umožňuje získat více než 600 000 snímků za sekundu. Snímky lze pořizovat v maximálním rozlišení 1280 x 800 pixelů (1 MP) až 22 000 snímků za sekundu. K osvětlení postřikové pěny a kapek se používají vysoce intenzivní světla s využitím předního nebo zadního osvětlení.
