Fázový dopplerovský analyzátor částic (PDPA)

Tyto přístroje se používají ve sprejové komunitě k poskytování dat s nejvyšším rozlišením pro akademické i průmyslové výzkumy. Příklady projektů, které byly v minulosti realizovány s využitím fázových Dopplerových analyzátorů ve společnosti Spraying Systems Co., zahrnují podrobnou analýzu prototypů trysek pro letecký průmysl a optimalizaci procesů s využitím trysek v prostředí s křížovým prouděním.

• Posouzení prototypu trysky
  Společnost zabývající se leteckým inženýrstvím kontaktovala společnost Spraying Systems Co. a měla zájem o stříkání kapalného materiálu při stanoveném průtoku. Byly stanoveny specifické požadavky na velikost kapek a objemové rozložení. Po úpravě standardní konstrukce trysky společnosti Spraying Systems Co. byla prototypová tryska testována na rozložení velikosti kapek na mnoha místech stříkacího obrazce. Tyto testy potvrdily rovnoměrné rozložení postřiku a potvrdily charakteristiky střední a maximální velikosti kapek.

• Trajektorie příčného proudění spreje
  Aby bylo možné získat podrobná validační data pro simulace postřiku, získala společnost Spraying Systems Co. podrobná měření velikosti kapek, rychlosti a rozložení objemu pomocí standardní trysky pod různými úhly v aerodynamickém tunelu. Výsledky PDI umožnily ověřit platnost podrobných simulací v laboratorních podmínkách. Simulace pak byly provedeny při zvýšených teplotách a tlacích, které odpovídaly procesním parametrům zákazníka.

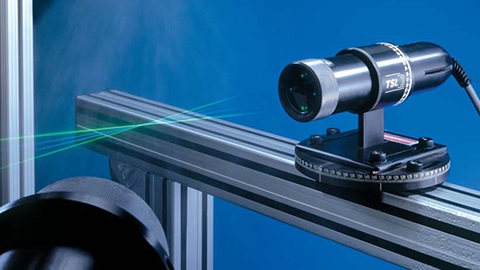

Laserová vysílací jednotka fázového Dopplerova přístroje vysílá dva koherentní laserové paprsky stejné vlnové délky (barvy). Na průsečíku těchto laserů vzniká interferenční obrazec konstruktivní a destruktivní interferencí obou laserů a generuje se známá frekvence interferenční vlny. Kapka, která se chová jako hranol, tento interferenční obrazec láme a je detekován přijímací jednotkou fázového dopplerovského přístroje a analyzován za účelem určení charakteristiky kapky

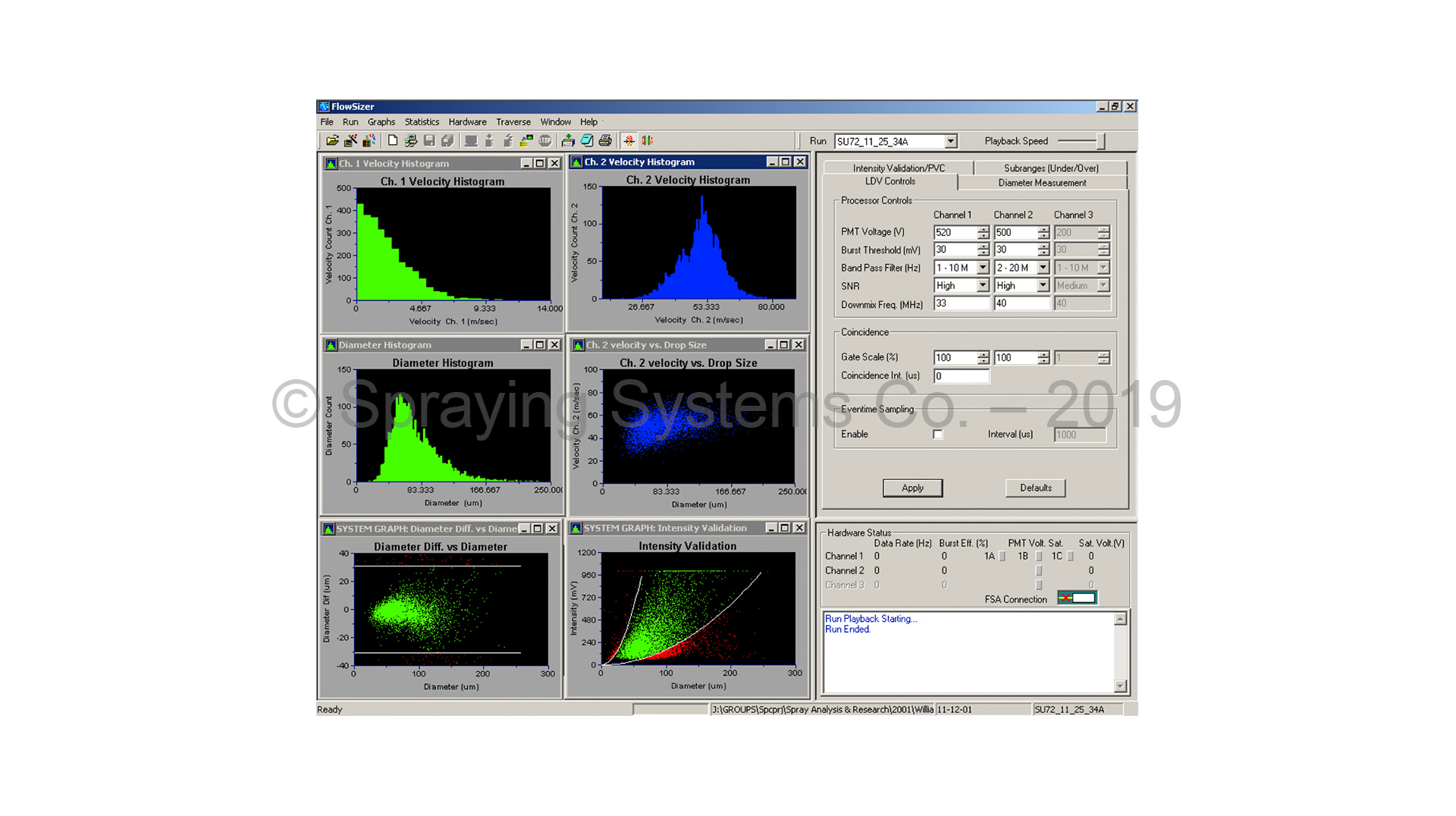

Ve spojení s přístroji PDI poskytuje PDPA data s nejvyšším prostorovým rozlišením, generuje jedinečnou kombinaci výstupních proměnných a odebírá vzorky z každé kapky, čímž poskytuje měření toku. Díky bezkonkurenčnímu rozsahu výstupních charakteristik spreje a přesnosti měření jsou přístroje schopny poskytovat nejpodrobnější měření v rámci spreje. Vysoce výkonné lasery umožňují měření v rámci lehké až střední úrovně hustoty kapiček postřiku a umožňují charakterizovat body v rámci obrazce postřiku bez ztráty přesnosti v důsledku vstupu kapiček do laserových paprsků mimo oblast průniku laserů.

Vzhledem k těmto jedinečným výhodám se však prodlužuje doba měření, aby bylo možné měřit více bodů v rámci obrazce postřiku a umožnit rozšířenou analýzu dat, která je často nutná pro zpracování výsledků do použitelných dat.
