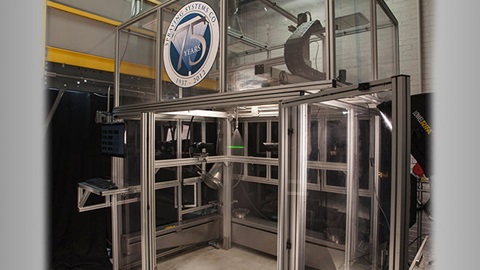

Cabina de contención

La cabina de contención es una unidad versátil que ofrece un amplio conjunto de características con mínimas limitaciones. Los paneles de plexiglás extraíbles permiten probar grandes pulverizaciones con diversos fluidos. La unidad es ideal para los aerosoles propensos a la niebla excesiva y arrastra el aire dentro de la cabina de manera uniforme hacia la entrada del sistema de evacuación, que se encuentra cerca del suelo. Las ventanas incorporadas y la puerta extra ancha permiten la flexibilidad en la configuración experimental al permitir el acceso a los sistemas de calefacción, las bombas de mayor rendimiento, los tanques de agitación y otros sistemas necesarios.

La unidad de contención se ha construido pensando en la medición y puede alojar instrumentos de interferómetro de fase Doppler (PDI ) y/o de difracción láser. El posicionamiento de las boquillas puede controlarse cuidadosamente mediante el sistema de control de movimiento Yaskawa integrado en la cabina. El sistema de desplazamiento programable cuenta con tres grados de libertad y una precisión de posicionamiento global de hasta 1 milímetro.

El filtro HEPA incorporado cuenta con un sistema de conductos hecho a medida que permite utilizar el sistema de evacuación incorporado, que encierra el espacio de prueba dentro de la cabina, o mangueras de ventilación para aplicaciones aisladas. Las distintas partículas de polvo y nieblas se recogen a través de los filtros industriales, o el flujo de aire puede desviarse al exterior para su liberación.

La unidad de contención proporciona un lugar versátil para los experimentos que requieren una contención moderada de nieblas y vapores. A continuación se presentan dos ejemplos de uso de la cabina de contención.

• Control de niebla
  Un cliente preocupado por la humectación de las paredes, estaba interesado en medir el tamaño de la pluma de pulverización, el tamaño de la gota y la velocidad de una boquilla SprayDry®. Las estadísticas de pulverización se adquirieron utilizando la mezcla del cliente y se instaló un analizador de partículas de fase Doppler (PDPA) dentro de la cabina de contención. El recorrido de 3 ejes incorporado permitió el muestreo de precisión de la pulverización en múltiples lugares para el desarrollo de las características generales de la pulverización. La mezcla líquida fue suministrada a la cabina de contención por una bomba de alta presión utilizando un sistema de válvulas. Las mediciones no se vieron obstaculizadas por la recirculación de la niebla, debido al sistema de ventilación de la unidad

• Contención de materiales
  Un cliente se encontraba en las fases de validación del desarrollo de un producto en aerosol. Para cumplir con la normativa, las partículas emitidas por el aerosol debían ser superiores a un tamaño de partícula fina especificado. Para esta prueba, el instrumento de difracción láser de Sympatec se colocó dentro de la cabina de contención. Se colocó una manguera de ventilación frente a la pulverización, al otro lado de la sección de pruebas de Sympatec, y se ajustó el flujo de la unidad de filtración HEPA para que tuviera un impacto insignificante en el penacho de la pulverización. Durante la adquisición de la pulverización activada, ésta se trasladó a través de la sección de prueba de Sympatec utilizando un travesaño hecho a medida. Las características de la pulverización se recogieron con rapidez y precisión para el número de muestras y condiciones de producción requeridas.
