Imagen de alta velocidad del tamaño de partículas

El sistema de medición de partículas de alta velocidad Artium Technologies (HSI) se utiliza para medir el tamaño de las gotas de las aspersiones de boquillas grandes. Cuando una aspersión contiene gotas o burbujas grandes y no esféricas, este instrumento es ideal.

Aspersión para Enfriamiento de Gases en Torre de Enfriamiento

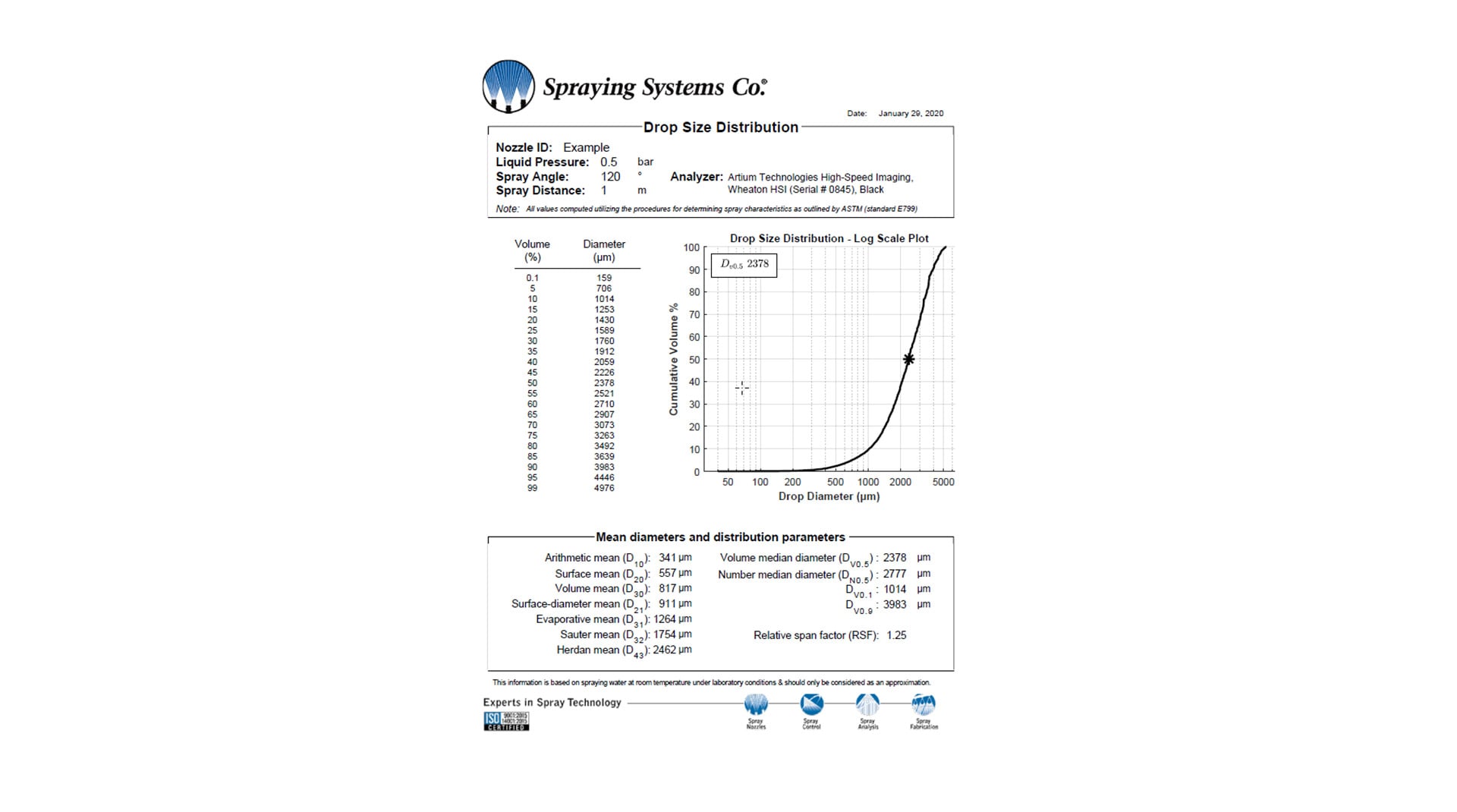

Spraying Systems Co. trabajó con una compañía de generación de energía eléctrica para determinar la boquilla de aspersión óptima para su proceso en la torre de enfriamiento. Este proceso requería boquillas de cono hueco muy grandes que asperjaban cientos de galones de agua por minuto y generaban aspersiones con una gran cantidad de gotas y burbujas. El sistema de dimensionamiento de imágenes de alta velocidad fue ideal para medir los diámetros de las gotas y las burbujas y proporcionar las estadísticas de tamaño de las gotas necesarias para validar el rendimiento de la boquilla de aspersión para este proceso de enfriamiento de gas.

El dimensionamiento de las partículas de la imagen a alta velocidad ofrece muchos beneficios únicos debido a los resultados de la imagen a pantalla completa; el análisis de la imagen estándar o patentada puede utilizarse para determinar casi cualquier característica de la aspersión. Debido a que el LED difuso ilumina las gotitas desde atrás, las burbujas y/o el contenido sólido dentro de las gotitas es a menudo distinguible, si está presente. El sistema de tamaño de imagen de alta velocidad sólo está limitado en el sentido de que cada gota debe ser distinguible visualmente y, por lo tanto, es más adecuado para aspersiones con baja concentración de gotas.

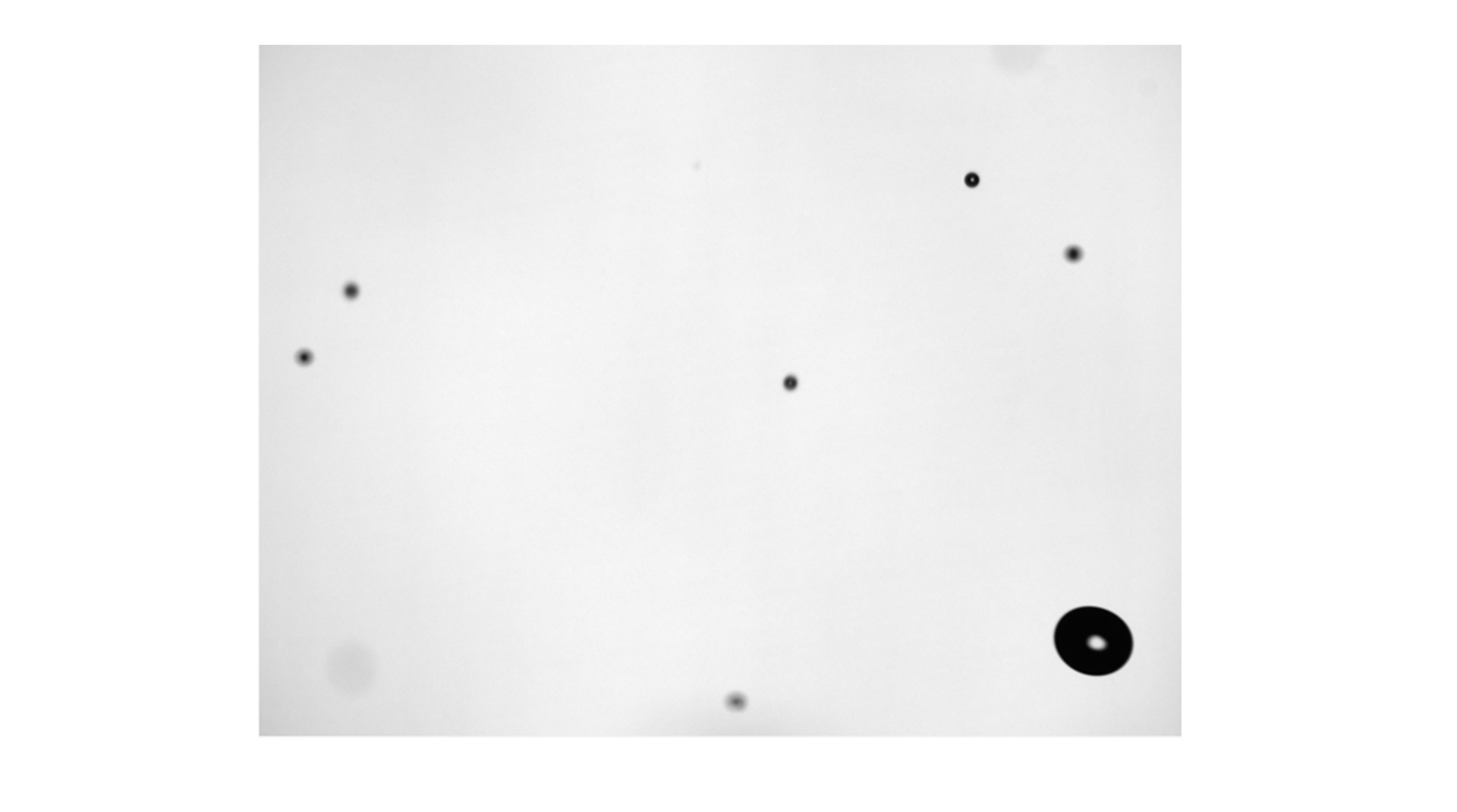

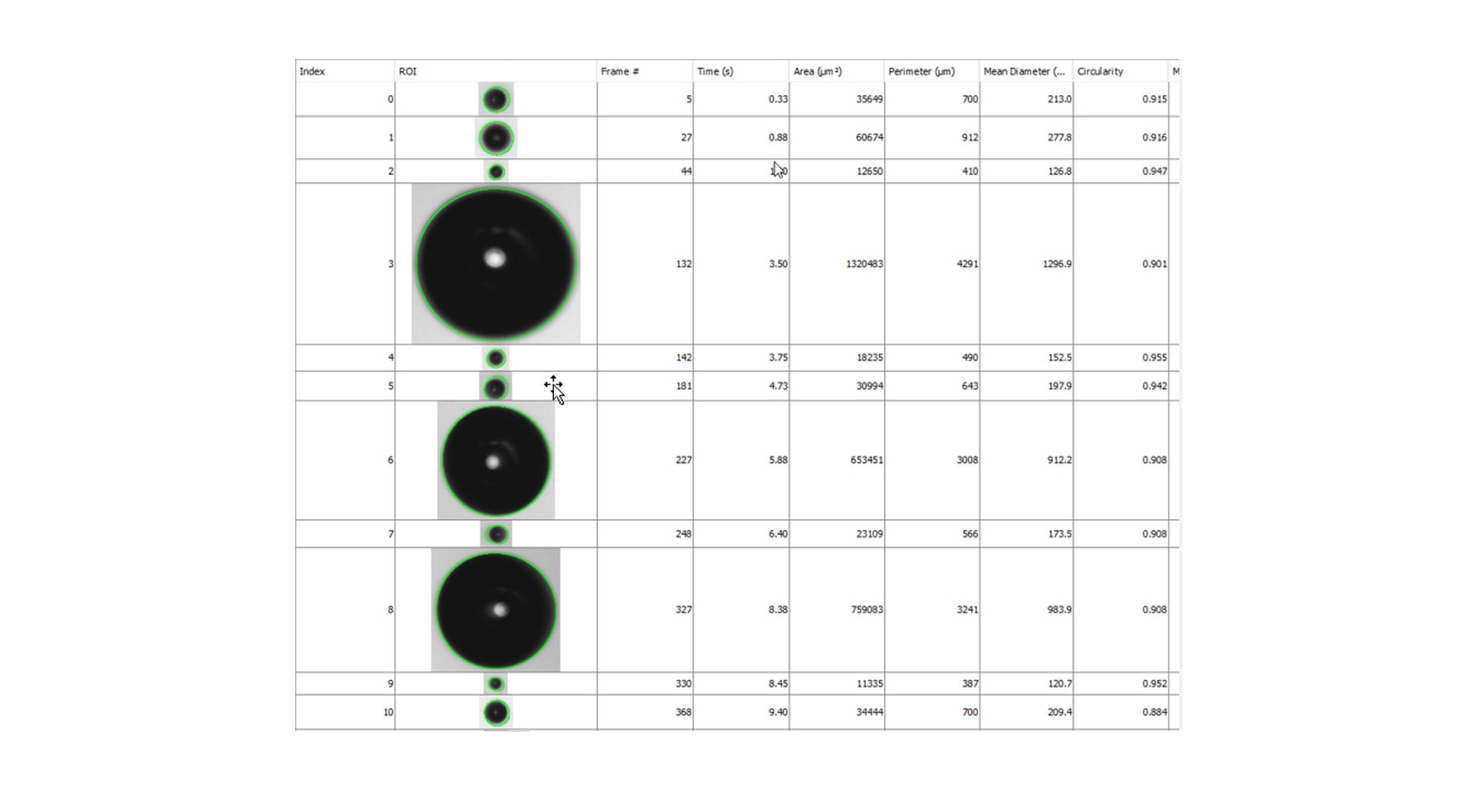

Este instrumento de medición de partículas de imagen de alta velocidad utiliza una fuente de luz LED difusa y una cámara en línea para obtener una imagen de un gran campo de visión de 25,6 x 19,1 mm. Un lente difusivo produce una luz de fondo uniforme que ilumina las gotas desde múltiples ángulos para superar las sombras de las gotas desenfocadas. La luz del LED se pulsa para iluminar las partículas durante sólo una fracción de segundo, lo que da como resultado una imagen instantánea de las gotas. El método de imagen con retroiluminación permite una clara identificación de las partículas, ya que bloquean un porcentaje de la luz LED para que no llegue a la cámara. Estas imágenes se analizan luego para recuperar el tamaño de la partícula, que se determina delineando el perímetro de la partícula, determinando el área dentro del perímetro y calculando el diámetro medio. El análisis de la imagen determina la esfericidad, así como un número de otras características de la aspersión.
