Гидроочистка
1. Мойка водой
Проблема: Очистка хлоридов от паров сточных вод. В большинстве установок используются перья без распылительных форсунок или обычные распылительные форсунки. Перья и обычные форсунки не обеспечивают достаточной очистки от хлоридов. Большая часть воды оказывается на стенках труб и поступает в REAC в несимметричном распределении.

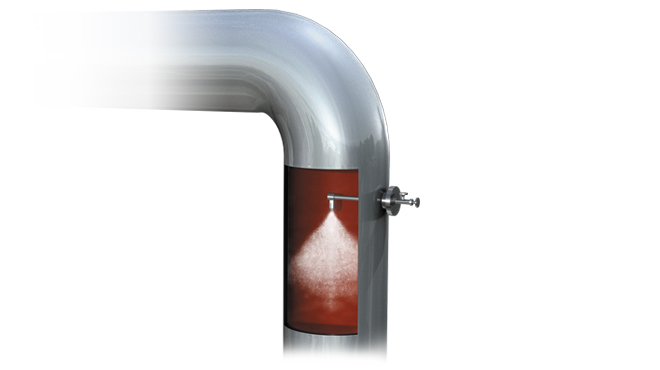

Лучшая практика: Чтобы максимизировать потенциал скрабирования, впрыск промывочной воды должен максимально увеличи ватьплощадь поверхности впрыскиваемой воды. Это обеспечивает лучший контакт с хлоридами и более равномерное распределение промывочной воды по системе трубопроводов и входным отверстиям REAC. Новейшая технология использует скользящую струю подпиточного водорода в качестве вторичной жидкости в форсунке с двумя жидкостями. Форсунка FloMax® H быларазработана специально для этого применения и превосходит перья и распылительные форсунки по эффективности очистки от хлоридов.
3 варианта водной стирки
Перо
Перья , используемые для промывки водой в установках гидропереработки, обычно имеют прямоугольные отверстия, которые не образуют дискретных капель. Это приводит к минимальной площади поверхности для скрабирования хлоридов. Кроме того, промывочная вода распределяется неравномерно, и соль ниже по течению от точки впрыска может не раствориться. В некоторых случаях такое неправильное распределение промывочной воды может способствовать образованию солей
Гидравлическая распылительная форсунка
Форсунки с полным и полым конусом образуют дискретные капли. Однако капли слишком велики, чтобы пройти через тройники и изгибы в трубопроводных системах, использовавшихся до внедрения REACs. Кроме того, крупные капли образуют водяную пленку в системе трубопровода и подвержены неправильному распределению и снижению растворения соли
FloMax® H - ЛУЧШАЯ ПРАКТИКА
Двухпоточные форсунки FloMax® H были разработаны для оптимизации очистки от хлоридов в системах промывки водой в установках гидропереработки. Для распыления используется поток подпиточного водорода. Форсунка производит гораздо более мелкие капли, которые насыщают большую часть пара, сохраняя 20-25% свободной воды. Результатом является более равномерное распределение капель для очистки от хлоридов в трубопроводах, входных отверстиях REAC и трубках теплообменников.
