ARGE Konrad Versatzaufbereitung Los-1 Redpath Deilmann GmbH/ Thyssen Schachtbau GmbH c/o DBE - Schachtanlage Konrad se častěji označuje jako "AKV 1". Společnost se specializuje na výstavbu a úpravy podzemních tunelových komor, které slouží k ukládání jaderného odpadu. Součástí tohoto procesu je pro ně nanášení vrstev stříkaného betonu v tunelu o průměru 10 m.
Před nanesením stříkaného betonu musí železobetonové bednění zvlhčovat po dobu 12 až 24 hodin. Toto zvlhčování se provádí ručně pomocí ploché trysky namontované na stříkací pistoli.
Německé zákony bohužel nedovolují společnosti AKV 1 pracovat v neděli. V důsledku toho může nezbytný proces zvlhčování začít až v pondělí ráno a stříkaný beton může být aplikován až v úterý. To znamená, že se ztratí celý pracovní den, zatímco se čeká na dokončení procesu zvlhčování.
Aby se tato překážka snížila, rozhodla se společnost AKV 1 poohlédnout po automatickém zvlhčovacím systému, který by bylo možné nastavit tak, aby proces začal v neděli. Tým tak mohl začít nanášet stříkaný beton v pondělí ráno. Jako další bonus by automatizovaný zvlhčovací systém dokázal také provést lepší a rovnoměrnější výsledek.
Zvlhčovací systém FogJet®
Náš místní odborník na postřiky byl povolán, aby posoudil různé možnosti zvlhčování tunelů o průměru 10 metrů. Specifikace vyžadovaly, aby navrhované řešení pokrývalo vzdálenost 5 až 7 metrů s šířkou postřiku 3 metry, aby bylo dosaženo požadovaného výsledku.
Jako řešení jsme se rozhodli pro zvlhčovací systém FogJet® , který kombinuje několik produktů společnosti Spraying Systems Co:
- - Byly vybrány nízkotlaké trysky FogJet®, které zaručují optimální velikost kapek pro zvlhčování. Trysky s 3D tiskem zajišťují rovnoměrný rozprašovací vzor dutého kužele bez šmouh. Velmi jemné kapky dosahují mlžného výkonu.
- - Oscilátor AutoJet® Leo řídí otáčivý pohyb
- - Dmychadlo WindJet® zajišťuje zrychlený přívod vzduchu
- - Řídicí jednotka AutoJet® se stará o časování, otočný pohyb a regulaci kapaliny
V pátek může zaměstnanec snadno nastavit systém tak, aby v neděli začal automaticky zvlhčovat po dobu 12 až 24 hodin - přesně na začátek nového pracovního týdne.
Výsledek

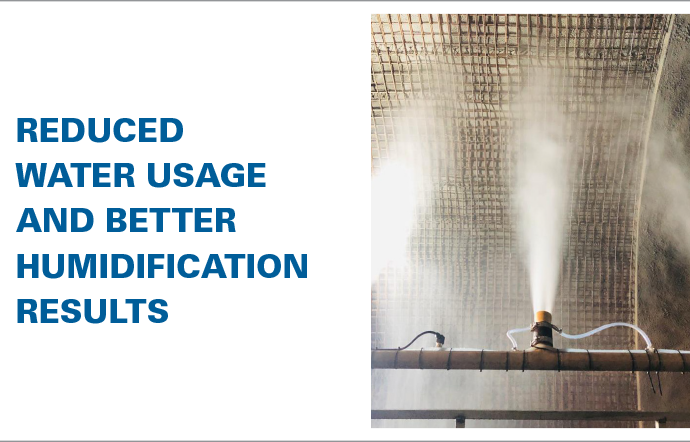

Společnost AKV 1 s potěšením konstatovala, že systém byl snadno implementován a funguje podle očekávání. Vzhledem k tomu, že zvlhčování již neprobíhá ručně, je voda rovnoměrněji rozváděna po železobetonovém bednění. Pracovník zodpovědný za ruční aplikaci byl přidělen na jinou roli. Automatizovaný proces navíc spotřebuje mnohem méně vody než staré manuální řešení.
Hlavním rozdílem oproti starému řešení je však skutečnost, že je automatizovaný. Zaměstnanci již nemusí čekat na dokončení procesu zvlhčování, než mohou zahájit proces torkretování. Jeden zaměstnanec pouze nastaví systém tak, aby v neděli začal zvlhčovat, a než pracovníci v pondělí přijdou, mohou začít nanášet stříkaný beton.
Konečným výsledkem zavedení nového systému je, že společnost AKV 1 může dosáhnout významných úspor:
- - Jeden zaměstnanec by mohl být přidělen na jinou roli
- - Automatizovaný systém spotřebuje mnohem méně vody
- - Stříkaný beton lze nanášet od pondělí do pátku
