ARGE Konrad Versatzaufbereitung Los-1 Redpath Deilmann GmbH/ Thyssen Schachtbau GmbH c/o DBE - Schachtanlage Konrad er oftere referert til som "AKV 1". Selskapet har spesialisert seg på konstruksjon og modifikasjon av underjordiske tunnelkamre som brukes til å lagre atomavfall. En del av denne prosessen krever at de påfører lag med sprøytebetong i en 10 m diameter tunnel.
Før påføring av sprøytebetong må de fukte den armerte betongforskalingen i 12 til 24 timer. Denne fuktingen utføres manuelt med en flat sprøytedyse montert på en sprøytepistol.
Dessverre tillater ikke tysk lov AKV 1 å fungere på søndager. Som et resultat kan den nødvendige fuktingsprosessen bare starte mandag morgen, og sprøytebetongen kan kun påføres på tirsdag. Dette betyr at en hel arbeidsdag går tapt mens de venter på at fuktingsprosessen skal fullføres.
For å redusere hindringen bestemte AKV 1 seg for å se etter et automatisert luftfuktingssystem som kunne settes til å starte prosessen på søndag. På den måten kunne teamet begynne å påføre sprøytebetongen mandag morgen. Som en ekstra bonus vil et automatisert luftfuktingssystem også kunne gi et bedre, jevnere resultat.

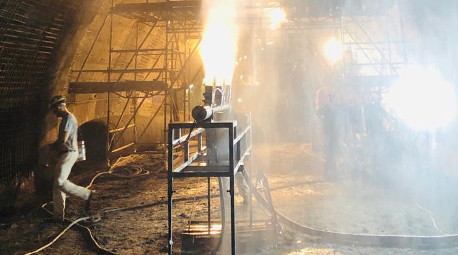

FogJet® fuktighetssystem
Vår lokale sprøyteekspert ble kalt inn for å gjennomgå de ulike alternativene for å fukte tunneler med 10 meter diameter. Spesifikasjonene krevde at den foreslåtte løsningen skulle dekke en avstand på 5 til 7 meter med en sprøytebredde på 3 meter for å oppnå ønsket resultat.
Som en løsning bestemte vi oss for et FogJet® fuktighetssystem som kombinerer flere Spraying Systems Co.-produkter:
- • FogJet® lavtrykksdyser ble valgt for å garantere en optimal dråpestørrelse for fukting. De 3D-printede dysene gir et stripefritt, jevnt, hult kjeglesprøytemønster . Svært fine dråper oppnår duggeytelse.
- • AutoJet® Leo Oscillator kontrollerer svingbevegelsen
- • En WindJet®-blåser gir akselerert luft
- • AutoJet®-kontrolleren tar seg av timingen, svingbevegelsen og væskereguleringen
På fredag kan en ansatt enkelt stille inn systemet slik at det automatisk begynner å fukte i 12 til 24 timer på søndag – rett i tide til den nye arbeidsuken.
Resultat
AKV 1 kunne med glede konstatere at systemet var enkelt implementert og fungerer som forventet. Fordi fukting ikke lenger er en manuell prosess, blir vannet mer jevnt fordelt rundt den armerte betongforskalingen. Arbeideren som er ansvarlig for den manuelle søknaden har blitt tildelt en annen rolle. I tillegg bruker den automatiserte prosessen mye mindre vann enn den gamle manuelle løsningen.
Hovedforskjellen sammenlignet med den gamle løsningen er imidlertid det faktum at den er automatisert. Ansatte trenger ikke lenger å vente på at fuktingsprosessen er ferdig før de kan starte sprøytebetongprosessen. En ansatt setter bare systemet til å begynne å fukte på søndag, og når arbeiderne kommer inn på mandag kan de begynne å påføre sprøytebetongen.
Sluttresultatet av implementeringen av det nye systemet er at AKV 1 kan gi noen betydelige besparelser:
- • En ansatt kan tildeles en annen rolle
- • Det automatiserte systemet bruker mye mindre vann
- • Sprøytebetong kan påføres fra mandag til fredag
