ARGE Konrad Versatzaufbereitung Los-1 Redpath Deilmann GmbH/ Thyssen Schachtbau GmbH c/o DBE - Schachtanlage Konrad wordt gewoonlijk "AKV 1" genoemd. Het bedrijf is gespecialiseerd in de bouw en aanpassing van ondergrondse tunnelkamers die worden gebruikt voor de opslag van kernafval. Een deel van dit proces vereist dat ze lagen spuitbeton aanbrengen in een tunnel met een diameter van 10 meter.
Alvorens het spuitbeton aan te brengen, moeten ze de gewapende betonbekisting 12 tot 24 uur bevochtigen. Deze bevochtiging wordt handmatig uitgevoerd met een platte sproeikop gemonteerd op een sproeipistool.
Jammer genoeg staat de Duitse wet AKV 1 niet toe om op zondag te werken. Hierdoor kan het noodzakelijke bevochtigingsproces pas op maandagochtend starten en kan het spuitbeton pas op dinsdag worden aangebracht. Dit betekent dat een volledige werkdag verloren gaat terwijl er gewacht wordt tot het bevochtigingsproces voltooid is.
Om de hinder te verminderen besloot AKV 1 op zoek te gaan naar een geautomatiseerd bevochtigingssysteem dat op zondag zou kunnen starten. Zo kon het team maandagochtend beginnen met het aanbrengen van het spuitbeton. Als extra bonus zou een geautomatiseerd bevochtigingssysteem ook een beter, gelijkmatiger resultaat kunnen leveren.
FogJet® bevochtigingssysteem
Onze lokale sproeiexpert werd ingeschakeld om de verschillende mogelijkheden voor het bevochtigen van tunnels met een diameter van 10 meter te bekijken. De specificaties vereisten dat de voorgestelde oplossing een afstand van 5 tot 7 meter moest overbruggen met een sproeibreedte van 3 meter om het gewenste resultaat te bereiken.

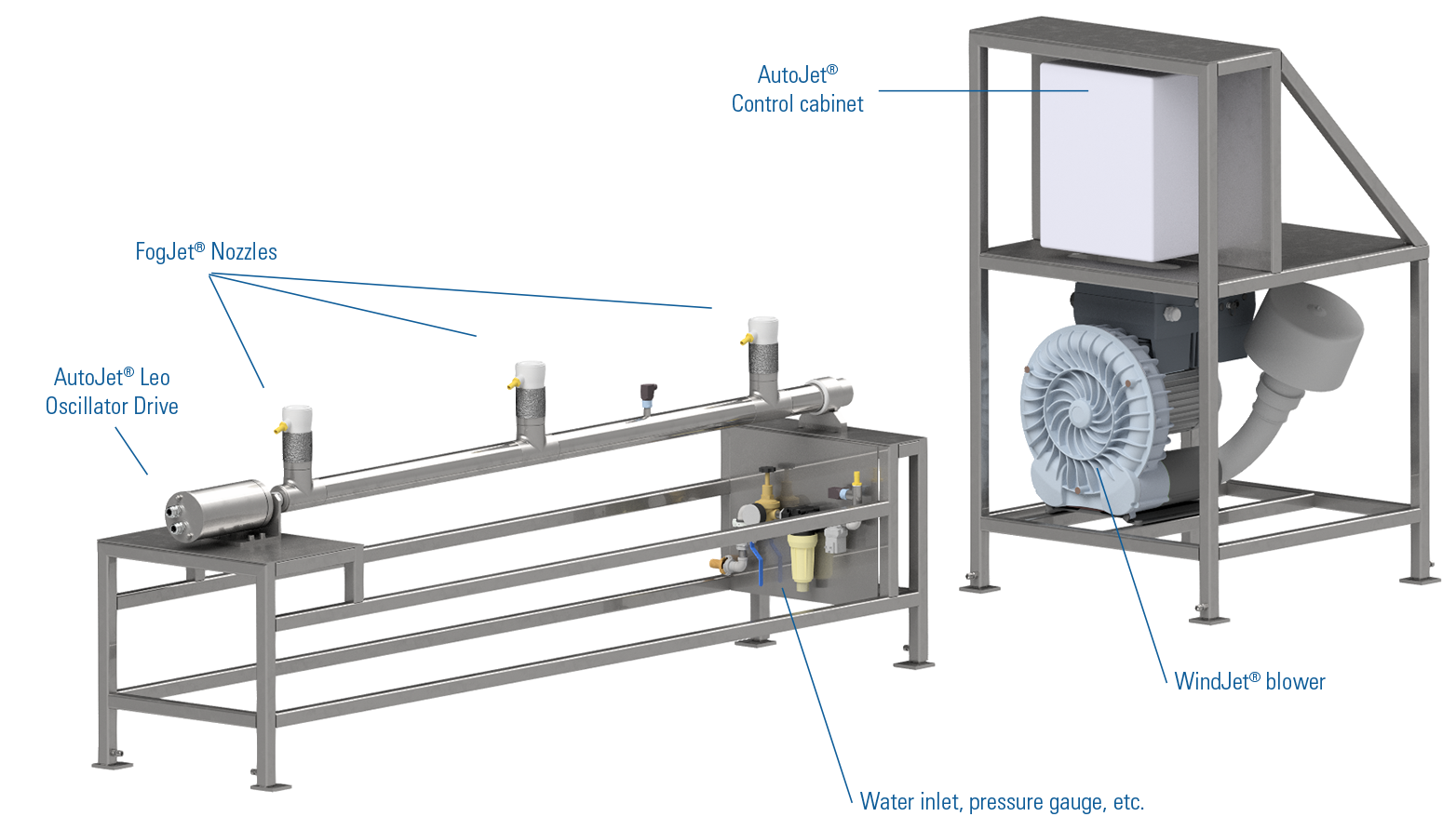

Als oplossing hebben we gekozen voor een FogJet® bevochtigingssysteem dat meerdere producten van Spraying Systems Co. combineert:
- • FogJet® lagedruknozzles werden geselecteerd om een optimale druppelgrootte voor bevochtiging te garanderen. De 3D-geprinte sproeiers zorgen voor een streeploos, uniform sproeipatroon met holle kegel. Zeer fijne druppels zorgen zo voor verneveling.
- • De AutoJet® Leo Oscillator regelt de zwenkbeweging
- • Een WindJet® blower zorgt voor versnelde lucht
- • De AutoJet®-controller bestuurt de timing, zwenkbeweging en vloeistofregeling
Op vrijdag kan een medewerker het systeem eenvoudig zo instellen dat deze op zondag 12 tot 24 uur automatisch begint te bevochtigen - precies op tijd voor de nieuwe werkweek.
Resultaat

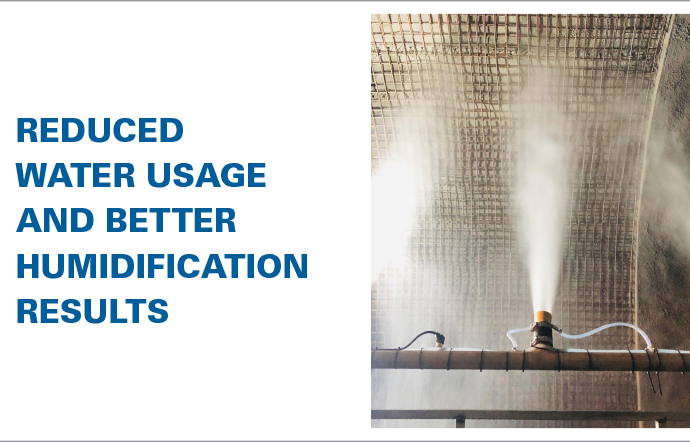

AKV 1 was blij te constateren dat het systeem eenvoudig te implementeren was en naar verwachting presteert. Omdat bevochtiging niet langer een handmatig proces is, wordt het water gelijkmatiger verdeeld over de gewapende betonnen bekisting. De werknemer die verantwoordelijk is voor de handmatige toepassing is toegewezen aan een andere rol. Bovendien verbruikt het geautomatiseerde proces veel minder water dan de oude handmatige oplossing.
Het belangrijkste verschil met de oude oplossing is echter dat deze geautomatiseerd is. Medewerkers hoeven niet langer nodeloos te wachten tot het bevochtigingsproces is voltooid voordat ze het spuitbetonproces kunnen starten. Eén medewerker stelt het systeem in om op zondag te beginnen met bevochtigen en tegen dat de werknemers op maandag binnenkomen, kunnen ze het spuitbeton meteen beginnen aanbrengen.
Het eindresultaat van de implementatie van het nieuwe systeem is dat AKV 1 aanzienlijke besparingen kan opleveren:
- • Een medewerker kan een andere rol krijgen
- • Het geautomatiseerde systeem verbruikt veel minder water
- • Spuitbeton kan van maandag t/m vrijdag worden aangebracht
