Destilační jednotka ropy

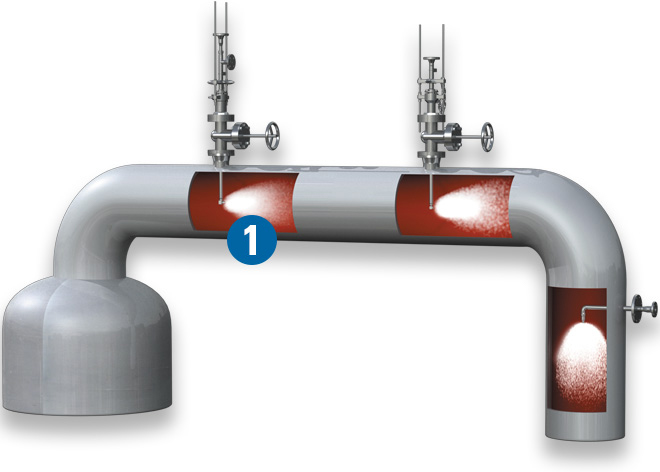

1. Neutralizující amin
Problém: Neúčinný systém vstřikování, který může vést k plýtvání chemickými látkami a možné korozi nadzemního potrubí kvůli neutralizátoru, který se neodpařuje
Osvědčený postup: Optimálním řešením je použití vstřikovače určeného speciálně pro rozprašování párou - výsuvný vstřikovač s parním rozprašovačem. Toto řešení je vhodnější než podávání neutralizátoru přes pérko spolu s párou. Použití parního rozprašovacího zatahovacího injektoru zajistí, že žádný neutralizátor nezůstane v kapalném stavu a je pak účinnější při neutralizaci HCl
2. Inhibitor koroze pro natáčení
Problém: Zajistit ochrannou bariéru, fólii, na vnitřní straně trolejového vedení
Osvědčený postup: Rozprašovací trysky WhirlJet® Hollow Cone jsou k dispozici ve velikostech s nízkým průtokem a lze je provozovat při nižších tlacích, aby se maximalizovala velikost kapek a účinnost natírání. Dutý kuželový rozprašovací obrazec směřuje filer ke stěně potrubí.
3. Mytí vodou
Problém: Pochopit, jak účinně vstřikovat mycí vodu v co nejefektivnějším umístění, aby se zředila kyselina, která se vytvořila v kapalné fázi, a rozpustily se solné usazeniny.
Nejlepší postup: Investujte do studie CFD, abyste ověřili výkonnost před zahájením návrhu vstřikovače. Použití průtoku a tlakové ztráty k určení míst vstřikování nestačí. Použití pér namísto rozprašovacích injektorů pravděpodobně vytvoří přebytek volné vody, která nebude správně interagovat s proudem par a může způsobit erozi a další problémy s korozí

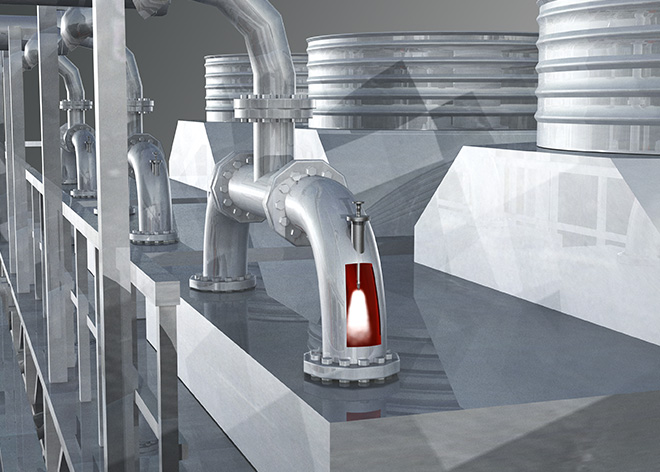

4. Omytí ventilátoru Fin Water Wash
Problém: Špatný rozvod mycí vody a její hromadění na podlaze boxu s hlavicemi
Osvědčený postup: Umístěte ostřikovací trysky uvnitř samotného boxu nebo pomocí čisticích zátek, jsou-li k dispozici, nainstalujte jednotlivé ostřikovací trysky na předem určená místa. Před zahájením návrhu vstřikovačů investujte do studie CFD, abyste ověřili jejich výkon. Průtok a rychlost procesního plynu výrazně ovlivňují výkonnost vstřikovače a CFD může pomoci při optimálním umístění trysek.

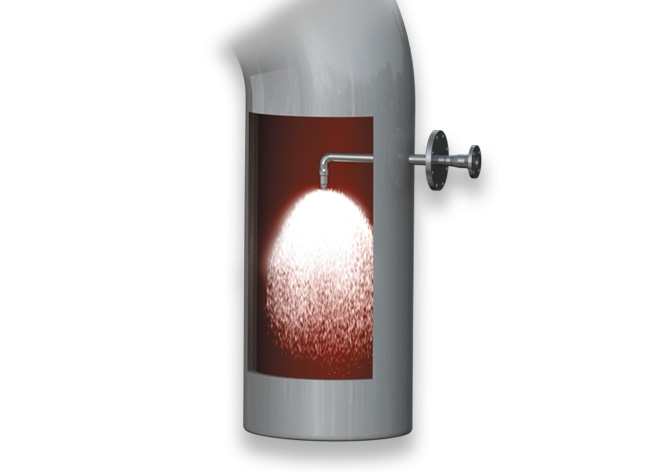

5. Mycí linka nad hlavou
Problém: Koroze a sůl v trolejovém vedení a navazujících zařízeních.
Osvědčený postup: Průběžné vstřikování mycí vody k prevenci nebo odstranění korozivních nánosů. Využití výpočetního modelování k určení optimálních míst vstřikování, rozptylu a pokrytí pro prevenci vzniku a odstranění solí. Široce se používají injektory s dutými kuželovými tryskami WhirlJet® a plnými kuželovými tryskami FullJet®, které vytvářejí malé až středně velké kapky a rovnoměrný rozprašovací vzor.
6. Postřikovací hlavice mycího lůžka VGO
Problém: Udržování vlhkých zón v promývacím loži - suché zóny mohou tvořit koks a vést k vyšším tlakovým ztrátám v koloně
Osvědčený postup: Plně kuželové trysky FullJet® s maximálním volným průchodem (MFP ) snižují možnost ucpání trysek, takže trysky pracují déle a poskytují vynikající pokrytí a větší velikost kapek při nižších tlacích.
