Laserová difrakční analýza částic

Přístroje Sympatec HELOS pro laserovou difrakci (LD) a další analyzátory částic LD rychle a přesně vyhodnocují rozložení velikosti kapek v lokálním nebo globálním místě v rozprašovacím proudu.

Přehled laserové difrakce
Laserová jednotka slouží jako zdroj kolimovaného světla a při průchodu kapek laserovým paprskem přijímací jednotka detekuje difrakční vzor. Touto metodou lze rychle změřit mnoho kapek a informace se použijí k vytvoření rozdělení velikosti kapek. Typickou praxí měření ve společnosti Spraying Systems Co. je pomalý průchod postřikového proudu trysky měřicí oblastí, aby se získalo jediné rozložení velikosti kapek pro celý postřik v dané vzdálenosti. Tímto způsobem lze rychle testovat a porovnávat velikost kapek pro více trysek nebo více provozních podmínek. Společnost Spraying Systems Co. používá především přístroj Sympatec HELOS, ale má také několik jednotek Malvern.

Příklady laserové difrakční analýzy pro zákazníky

Zde je jen několik příkladů, jak laserová difrakce přináší hodnotu do stříkacích operací.

  • Výběr trysky a optimalizace provozních podmínek
         Farmaceutická společnost chtěla určit optimální provozní podmínky pro používanou trysku. Existovaly specifické požadavky na velikost kapek, aby bylo možné získat požadovaný finální produkt, ale průtok kapaliny byl předem určen. Společnost Spraying Systems Co. testovala řadu trysek v různých podmínkách průtoku rozprašovaného vzduchu, aby určila tu nejlepší a určila, za jakých provozních podmínek se dosáhne požadovaných charakteristik velikosti kapek při použití stříkaného materiálu zákazníka.

  • Měření kapiček/prachů ve spreji
         V průmyslu suchých sprejů se produkty obvykle míchají v kapalné formě a poté procházejí sušící věží, aby vznikl konečný produkt v podobě suchého prášku. Laserový difrakční přístroj může měřit jak počáteční formu kapek generovaných tryskou, tak i následnou formu vysušeného prášku produktu. Parametry trysky tak mohou být přímo korelovány a nakonec optimalizovány tak, aby poskytovaly cílový sušený produkt pro proces zákazníka.

Výhody laserové difrakce

Laserové difrakční analyzátory částic jsou dobře vybaveny pro rychlé měření distribuce velikosti kapek pro různé trysky a/nebo provozní podmínky. Poté lze rychle provést srovnání a určit optimální nastavení. Tyto přístroje jsou také vhodné pro opakovatelná měření díky omezeným uživatelským optimalizačním parametrům, automatickému nastavení a jednoduchým požadavkům na následné zpracování dat. Difrakční techniku lze navíc použít pro kapky kapaliny i pevné částice (prášky) pro posouzení velikosti.

Rozsah velikosti kapek je omezen přijímací optikou, která přeostřuje difrakční obrazec na detektor s diodovým polem. Aby bylo možné tento proces optimalizovat, je laserová difrakční jednotka Sympatec vybavena více čočkami a je schopna automaticky nastavit zaostření a zarovnání každého souboru čoček.

Metoda laserové difrakce poskytuje pouze informace o velikosti kapek. Vzhledem k rozptýlenému zdroji laserového světla je tato metoda nejvhodnější pro nástřiky s nízkou koncentrací kapiček.

Metoda analýzy pomocí Sympatec HELOS LD

Tato laserová difrakční metoda využívá kolimovaný laserový zdroj světla, který poskytuje rozptýlené paralelní světlo. Při průchodu kapiček laserovým paprskem vzniká interferencí různých světelných vln procházejících kapičkou nebo částicí nebo kolem ní difrakční obrazec. Výsledkem jsou světelné vlny s vysokou a nízkou intenzitou, které se promítají k přijímacímu detektorovému diodovému poli. Soustava diod je řada půlkruhových detektorů, které měří difrakční obrazec, jak jím prochází a soustřeďuje se na soustavu. Menší kapky promítají větší difrakční obrazec díky velkému zakřivení svého povrchu, zatímco větší kapky mají menší zakřivení a menší difrakční obrazec. Poté, co měřicí oblastí projde mnoho kapek, vytvoří se rozdělení velikosti kapek.

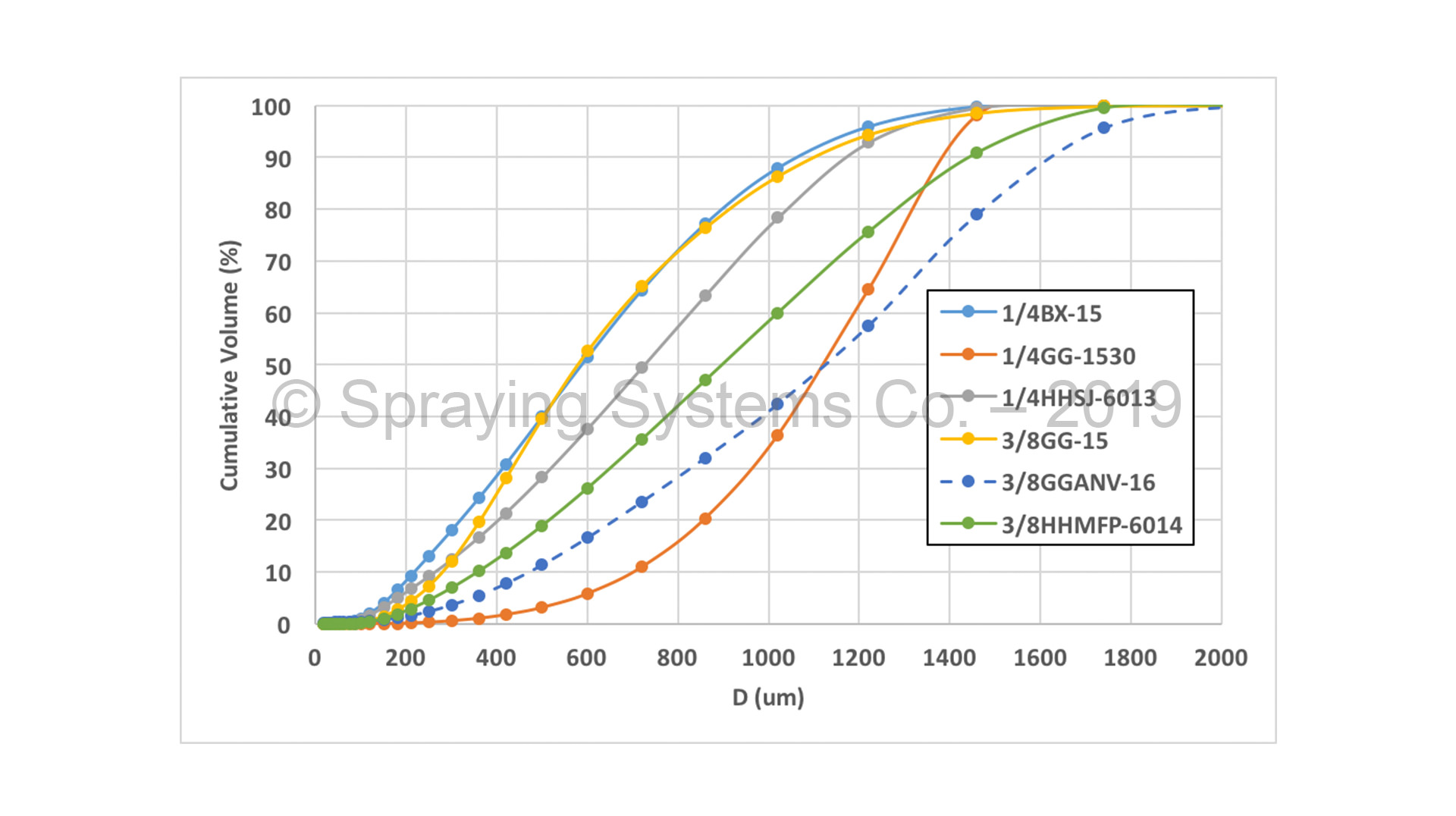

Příklad dat
Sympatec Data
Srovnání velikosti kapek
