Větrný tunel

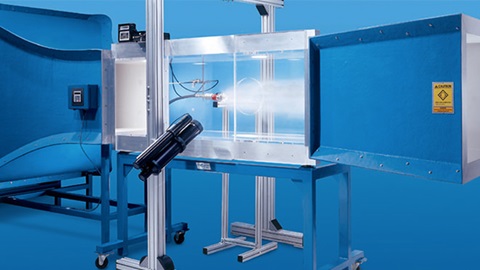

Větrný tunel s otevřenou smyčkou ve výzkumné laboratoři společnosti Spraying Systems Co. poskytuje jednoduché a flexibilní řešení pro simulaci proudění vzduchu v prostředí. Postřikové trysky lze hodnotit při provozu v podmínkách souproudu, protiproudu nebo příčného proudění, aby se vytvořilo prostředí, které je reprezentativnější pro určité aplikace postřiku

Přehled větrných tunelů
Zkušební úseky větrných tunelů mají několik přístupových bodů a mohou být vybaveny měřicím zařízením, jako je fázový Dopplerův interferometr (PDI) a laserový zobrazovací přístroj (LSI), aby bylo možné provést podrobné charakterizace postřiku při provozu v aktivním proudění vzduchu. Rychlost proudění vzduchu v rámci zkušebních úseků o délce 10 stop lze nastavit v rozmezí přibližně 5 stop/s až 200 stop/s (1,5 až 60 m/s). Další podrobnosti o tomto zařízení jsou k dispozici na vyžádání.

Výhody větrného tunelu

Náš větrný tunel postavený na zakázku je modulární jednotka, která zajišťuje stálé a nepřerušované proudění vzduchu pro různé testy. Větrný tunel se skládá z jednotky s řemenovým pohonem o výkonu 50 hp, za níž následují zařízení pro úpravu proudění, které se poté smrští do čtvercového průřezu o rozměrech 2 x 2 stopy. Jednotka může být vybavena buď čtvercovým zkušebním průřezem o rozměrech 2 stop x 2 stop, nebo může být dále zmenšena na kulatý 16palcový zkušební průřez. Obě zkušební sekce mají po celé délce několik přístupových bodů pro montáž rozdělovačů postřiku, vstřikovačů a vysoce přesných zařízení pro měření kvality, jako jsou přístroje PDI nebo LSI.

Příklady testování ve větrném tunelu pro zákazníky

Zde je několik příkladů, kdy byl náš aerodynamický tunel použit ke splnění jedinečných požadavků zákazníka.

  • Simulace částic mraků (námrazy)
    Zákazník hledal trysky, které by v aerodynamickém tunelu napodobovaly částice mraků pro simulaci námrazy na křídlech. Aby byly splněny předpisy, byly požadovány specifikované statistiky velikosti a objemového rozložení kapek (obsah kapalné vody) s rovnoměrným vzorem v testovacím úseku. Výzkumní inženýři byli schopni zúžit rozsáhlý katalog společnosti Spraying Systems Co. s využitím laserového difrakčního přístroje Sympatec při předběžném testování v okolním prostředí. Aby větrný tunel odpovídal provozním podmínkám zákazníka, byla použita čtvercová zkušební sekce o rozměrech 2 x 2 stopy s prouděním vzduchu 60 m/s. Charakteristiky postřiku a vzor postřiku byly získány na výstupu ze zkušební sekce pomocí přístrojů PDI a LSI. Kombinovaný vzor postřiku s více tryskami byl poté vyhodnocen tak, aby odpovídal již existujícímu rozdělovači zákazníka, a to pomocí vlastního softwaru pro následné zpracování Virtual Overlap Analysis (VOA) společnosti Spraying Systems Co.

  • Úprava plynu
    Průmyslový výrobce měl zájem o úpravu procesního plynu. Stávající úprava zákazníka zahrnovala nízkoprůtokový chemický roztok rozprašovaný rekuperovanou párou. Experimenty ve společnosti Spraying Systems Co. využívaly aerodynamický tunel pracující rychlostí 200 ft/s s kruhovou zkušební sekcí a parní generátor jako zdroj atomizačního plynu. Vysokorychlostní video zachycovalo vývoj postřikové clony pro již existující vstřikovací pěnu klienta i pro různá naše řešení trysek se srovnatelnými průtoky. Zachycená videa byla poté poskytnuta zákazníkovi k další analýze a prokázala velmi zřetelné zlepšení atomizace a distribuce při použití našich trysek.

  • Mokrá komprese
    Mokrá komprese je technika používaná ke zvýšení účinnosti plynové turbíny zvýšením vlhkosti vstupního vzduchu. Bylo provedeno několik testů PDI se spoluproudícím vzduchem s použitím jednotlivých trysek, aby se izoloval vzor rozprašování, velikost kapek a charakteristiky hustoty rozprašování. Jakmile byly splněny specifikace zákazníka, byly vybrané trysky nainstalovány na rozdělovač, aby bylo možné ověřit koncepci pomocí měřicích přístrojů PDI a LSI.
