Túnel de viento

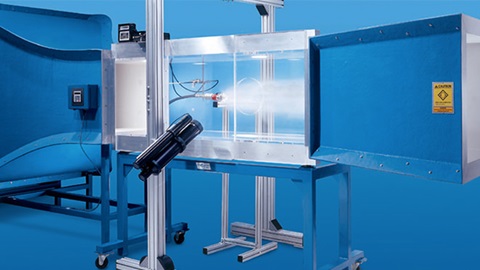

Nuestro túnel de viento construido a medida es una unidad modular que proporciona un flujo de aire constante e ininterrumpido para una variedad de pruebas. El túnel de viento consta de una unidad de soplado de 50 CV accionada por correa, seguida de acondicionadores de flujo, que luego se contrae a una sección transversal cuadrada de 2 pies x 2 pies. La unidad puede equiparse con una sección de prueba cuadrada de 2 pies x 2 pies o reducirse a una sección de prueba redonda de 16 pulgadas. Ambas secciones de prueba cuentan con múltiples puntos de acceso a lo largo de la longitud para el montaje de colectores de pulverización, inyectores y equipos de medición de alta precisión / calidad, como los instrumentos PDI o LSI.

A continuación se presentan algunos ejemplos en los que se utilizó nuestro túnel de viento para satisfacer los requisitos exclusivos de un cliente.

• Simulación de partículas de nubes (hielo)
  Un cliente buscaba boquillas que pudieran emular las partículas de las nubes en su túnel de viento para las simulaciones de hielo en las alas. Para cumplir con la normativa, se requerían estadísticas de tamaño de gota y distribución volumétrica (contenido de agua líquida) con un patrón uniforme dentro de la sección de prueba. Los ingenieros de investigación pudieron reducir el amplio catálogo de Spraying Systems Co. utilizando el instrumento de difracción láser de Sympatec en las pruebas ambientales preliminares. Para ajustarse a las condiciones de funcionamiento del cliente, el túnel de viento se operó utilizando la sección de prueba cuadrada de 2 pies x 2 pies con un flujo de aire de 60 m/s. Las características y el patrón de pulverización se obtuvieron a la salida de la sección de prueba utilizando instrumentos PDI y LSI. A continuación, se evaluó el patrón de pulverización combinado del conjunto de boquillas para que coincidiera con el colector preexistente del cliente utilizando el software de postprocesamiento Virtual Overlap Analysis (VOA), propiedad de Spraying Systems Co.

• Acondicionamiento de gas
  Un fabricante industrial estaba interesado en el tratamiento de un gas de proceso. El tratamiento existente del cliente implicaba una solución química de bajo flujo atomizada con vapor recuperado. Los experimentos realizados en Spraying Systems Co. utilizaron el túnel de viento operando a 200 pies/s con la sección de prueba redonda y un generador de vapor para la fuente de gas de atomización. El vídeo de alta velocidad capturó el desarrollo de la pluma de pulverización para la pluma de inyección preexistente del cliente, así como una variedad de nuestras soluciones de boquilla con flujos comparables. Los vídeos capturados se compartieron con el cliente para su posterior análisis y demostraron mejoras muy claras en la atomización y la distribución al utilizar las boquillas.

• Compresión húmeda
  La compresión húmeda es una técnica utilizada para aumentar la eficiencia de una turbina de gas elevando la humedad del aire de entrada. Se realizaron múltiples pruebas de PDI con aire de flujo conjunto utilizando boquillas individuales para aislar las características del patrón de pulverización, el tamaño de las gotas y la densidad de pulverización. Una vez que se cumplieron las especificaciones del cliente, las boquillas seleccionadas se instalaron en un colector para proporcionar una prueba de concepto utilizando los instrumentos de medición PDI y LSI.
