Imágenes de alta velocidad

Las imágenes de alta velocidad proporcionan una combinación única de resolución de alta temperatura y alta resolución de píxeles para la evaluación visual de la aspersión. Ejemplos de proyectos que utilizan imágenes de alta velocidad en Spraying Systems Co. incluyen la evaluación del desarrollo de la aspersión intermitente con la boquilla PulsaJet®, y la evaluación de la sobre aplicación para el recubrimiento de superficies

• Aspersión Intermitente con boquillas PulsaJet®
  Las boquillas PulsaJet manipulan el flujo total de la aspersión pulsando rápidamente la boquilla accionada eléctricamente para encenderla y apagarla con un ciclo de trabajo prescrito. Sin embargo, cuando se asperja un material altamente viscoso para un cliente, las características de la aspersión se deterioran. Spraying Systems Co. utilizó la cámara de alta velocidad para grabar la aplicación durante muchos ciclos. Durante la reproducción a baja velocidad, se observaron claramente gotas extra grandes al comienzo de cada aspersión. Este problema se resolvió con un ligero cambio en el diseño de la boquilla, lo que dio como resultado una aplicación bien atomizada durante todo el ciclo de aspersión.

• Evaluación del exceso de aspersión
  Un cliente estaba experimentando un exceso de aspersión en una aplicación de recubrimiento de superficies. No estaba claro de dónde procedía el exceso, ya que el ángulo de aspersión de la boquilla tenía el tamaño adecuado para el ancho del objetivo. Se realizaron vídeos de alta velocidad cerca del borde del objetivo y se observó que el material asperjado sólo se adhería parcialmente a la superficie del objetivo y que el resto salpicaba sobre el mismo. Al reducir el ángulo de aspersión de las boquillas y utilizar dos boquillas contiguas, se eliminó casi por completo la salpicadura, con lo que se redujeron los costos de material y el tiempo de limpieza

Las imágenes de alta velocidad proporcionan una visión única de la distribución, concentración, forma y trayectoria instantáneas de la aspersión y también permiten evaluar rápidamente el desarrollo de la aspersión. La medición basada en imágenes hace que los resultados sean principalmente de naturaleza cualitativa, pero las imágenes se evalúan fácilmente y proporcionan una forma sencilla de visualizar la aspersión. Sin embargo, el campo de visión de la imagen es limitado, y como se requiere una luz de fondo adecuada, este instrumento funciona mejor con aspersiones con baja densidad de gotas.

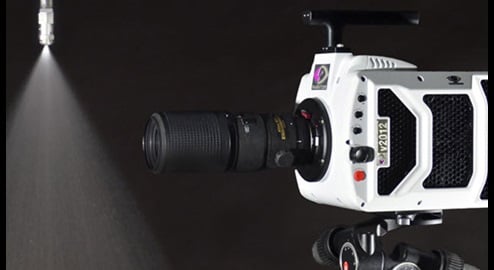

El sistema de imágenes de alta velocidad utiliza un sensor CMOS personalizado de alta sensibilidad con una alta velocidad de obturación para adquirir más de 600.000 fotogramas de imagen por segundo. Las imágenes pueden ser obtenidas a una resolución máxima de 1280 x 800 (1 MP) hasta 22.000 fotogramas por segundo. Se utilizan luces de alta intensidad para iluminar la aspersión y las gotitas utilizando iluminación frontal o posterior
