Obrazowanie z dużą prędkością

Obrazowanie z dużą prędkością stanowi unikalne połączenie wysokiej rozdzielczości czasowej i wysokiej rozdzielczości pikseli dla wizualnej oceny natrysku. Przykłady dotychczasowych projektów wykorzystujących szybkie obrazowanie w Spraying Systems Co. obejmują ocenę przejściowego rozwoju rozpylania przy użyciu dyszy PulsaJet® oraz ocenę nadmiernego rozpylania przy powlekaniu powierzchni.

• Przejściowe rozpylanie PulsaJet®
  Dysze PulsaJet manipulują całkowitym strumieniem rozpylonej cieczy poprzez szybkie pulsowanie elektrycznie sterowanej dyszy włączając i wyłączając ją z określonym cyklem pracy. Jednak podczas natryskiwania materiału o dużej lepkości dla klienta, charakterystyka natrysku uległa pogorszeniu. Firma Spraying Systems Co. wykorzystała kamerę o wysokiej prędkości, aby rejestrować natrysk przez wiele cykli. Podczas odtwarzania z małą prędkością, na początku każdego natrysku wyraźnie widać było bardzo duże krople. Problem ten został rozwiązany poprzez niewielką zmianę konstrukcji dyszy, dzięki czemu uzyskano dobrze zatomizowany strumień podczas całego cyklu impulsów natryskowych.

• Ocen
  a nadmiernego rozpylenia Klient miał do czynienia z nadmiernym rozpyleniem podczas aplikacji powłoki powierzchniowej. Nie było jasne, skąd pochodzi nadmiar lakieru, ponieważ kąt rozpylania dyszy był odpowiednio dobrany do szerokości celu. Po wykonaniu szybkich zdjęć wideo w pobliżu krawędzi celu zauważono, że rozpylany materiał tylko częściowo przylegał do powierzchni celu, a pozostała część rozpryskiwała się poza cel. Poprzez zmniejszenie kąta natrysku i zastosowanie dwóch dysz obok siebie, odprysk został prawie wyeliminowany, co zmniejszyło koszty materiału i czas czyszczenia.

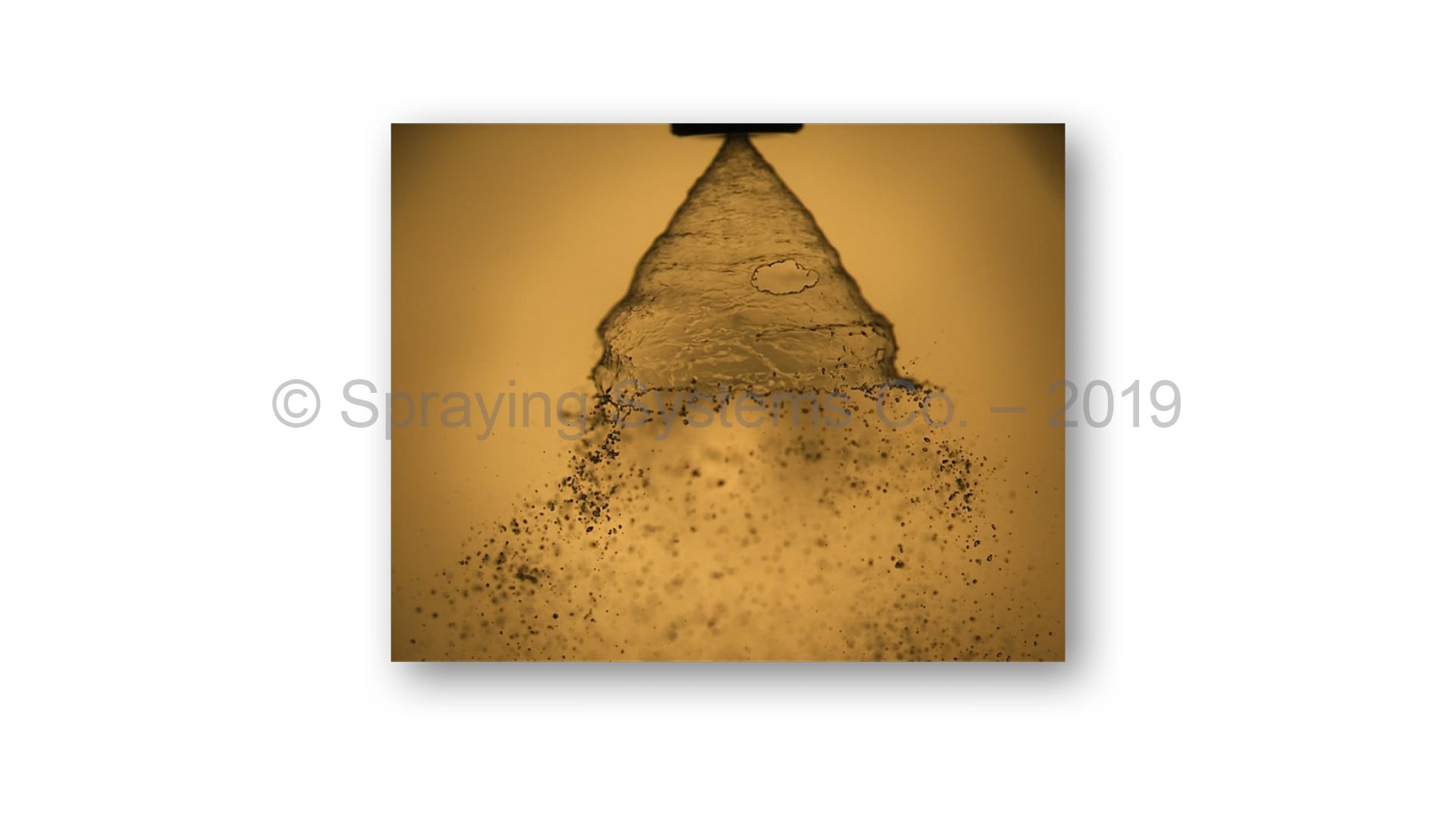

Obrazowanie z dużą prędkością zapewnia unikalny widok natychmiastowego rozkładu, koncentracji, kształtu i trajektorii rozpylonej cieczy, a także pozwala na ocenę bardzo szybkiego rozwoju rozpylonej cieczy. Pomiar oparty na obrazie sprawia, że wyniki mają głównie charakter jakościowy, ale obrazy są łatwe do oceny i zapewniają prosty sposób wizualizacji rozpylonej cieczy. Pole widzenia obrazu jest jednak ograniczone, a ponieważ wymagane jest odpowiednie oświetlenie tła, urządzenie to sprawdza się najlepiej w przypadku rozpylania lekkich kropli.

System szybkiego obrazowania wykorzystuje wysokoczuły, niestandardowy sensor CMOS z wysoką prędkością migawki, aby uzyskać ponad 600.000 klatek obrazu na sekundę. Obrazy mogą być pozyskiwane przy maksymalnej rozdzielczości pikseli 1280 x 800 (1 MP) do 22.000 klatek na sekundę. Do oświetlania pióropusza i kropel stosuje się lampy o wysokiej intensywności przy pomocy przedniego lub tylnego oświetlenia.
