고속 영상 장치

고속 영상 장치는 시각적 스프레이 평가를 위한 고유한 조합의 고시간 분해능과 높은 픽셀 해상도를 제공합니다. Spraying Systems Co.에서 고속 이미지를 사용한 과거 프로젝트의 예로는 PulsaJet® 노즐을 사용한 일시적인 스프레이 현상 평가 및 표면 코팅에 대한 과도 분무 평가가 있습니다.

• PulsaJet® 스프레이 과도(Transients) 현상
  PulsaJet 노즐은 전기-구동식 노즐을 규정된 듀티 사이클로 빠르게 켜고 끄는 방식으로 총 스프레이 유량을 조작합니다. 그러나 고점도 물질을 고객용으로 분무할 경우 분무 특성이 저하되었습니다. 스프레이시스템(Spraying Systems Co.)은 고속 카메라를 사용하여 여러 주기 동안 스프레이를 기록했습니다. 저속 재생 중에 각 스프레이의 시작 부분에서 초대형 방울이 명확하게 관찰되었습니다. 이 문제는 약간의 노즐 설계 변경으로 해결되어 전체 스프레이 펄스 주기 동안 적절히 미세분무된 스프레이가 생성되었습니다.

• 과다 스프레이 평가

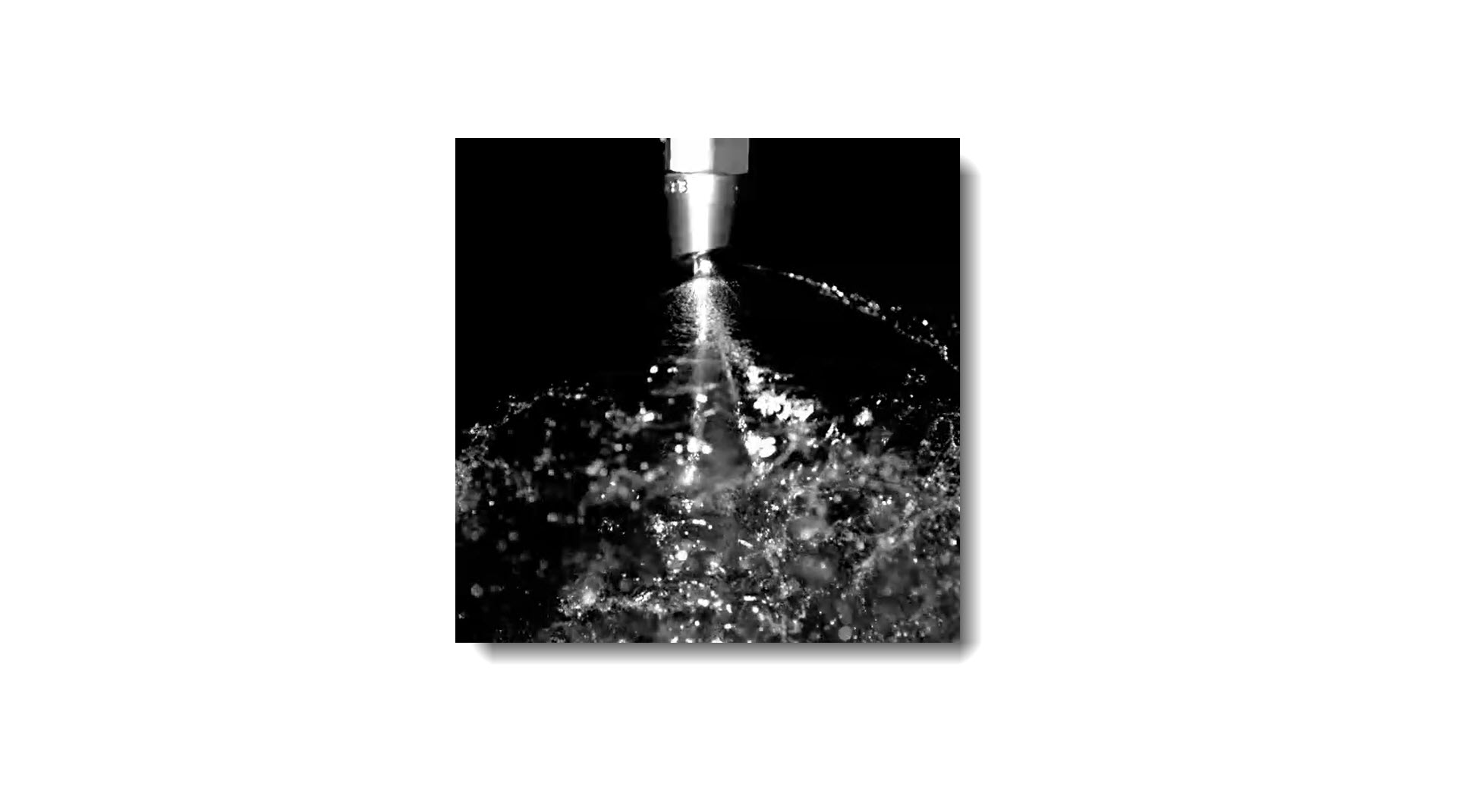

  한 고객이 표면 코팅 어플리케이션에서 과다 스프레이를 경험했습니다. 노즐 스프레이 각도가 목표물 폭에 맞게 적절하게 크기가 조정되었기 때문에 과다 스프레이가 어디에서 시작되었는지 명확하지 않았습니다. 목표대상 가장자리 근처에서 고속 영상을 획득했으며 스프레이 재료가 타겟 표면에 부분적으로만 접착되고 나머지가 타겟에서 튀는 것이 관찰되었습니다. 노즐 스프레이 각도를 줄이고 두 개의 나란히 있는 노즐을 사용함으로써 스플래시-오프(splash-off)가 거의 제거되어 재료 비용과 청소 시간을 줄였습니다.

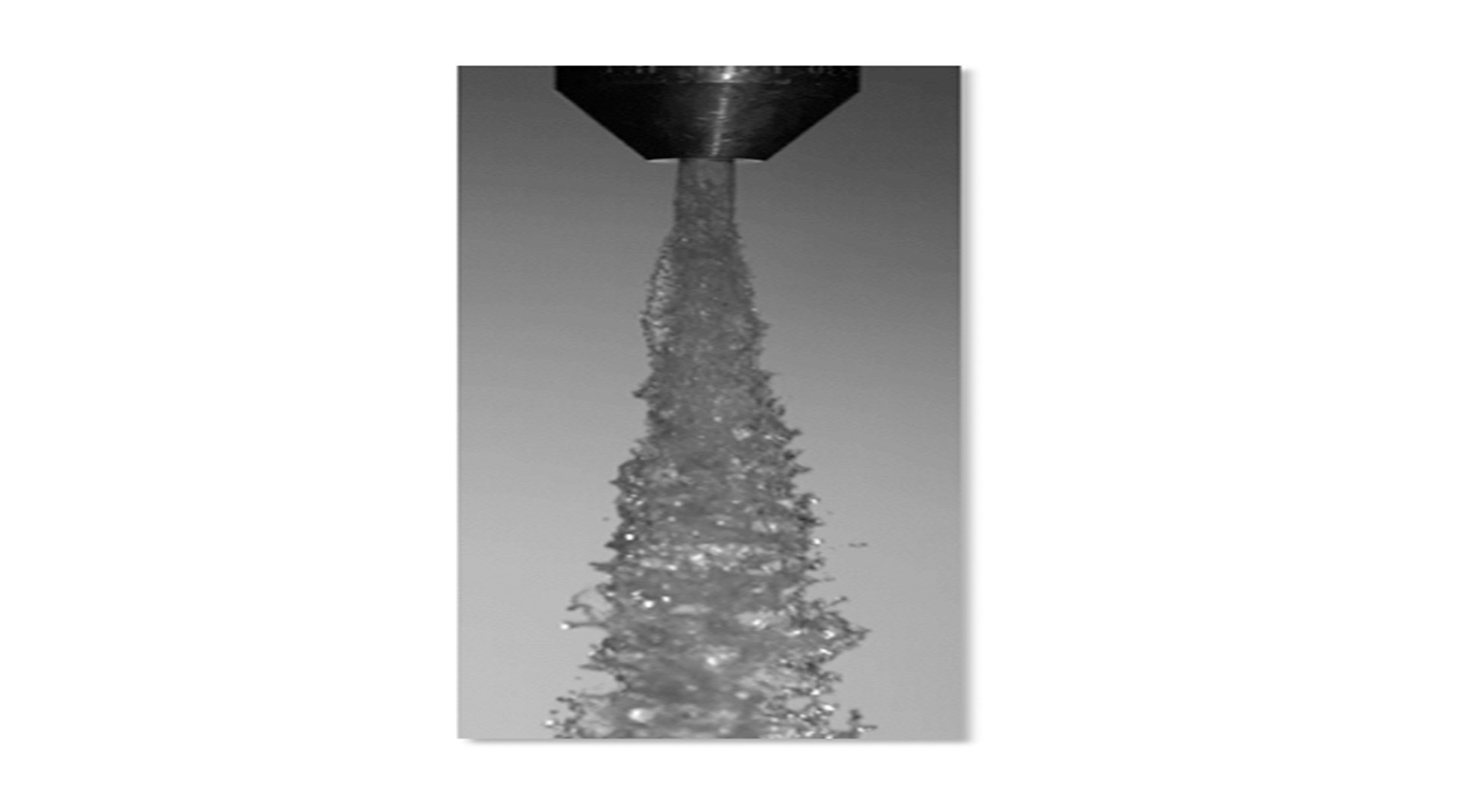

고속 영상 장치는 즉각적인 스프레이 분포, 농도, 모양 및 궤적에 대한 고유한 보기를 제공하고 매우 신속한 스프레이 생성의 평가도 가능하게 합니다. 이미지 기반 측정은 결과를 대부분 정성적으로 만들지만 이미지는 쉽게 평가되며, 스프레이를 시각화하는 간단한 방법을 제공합니다. 그러나 이미지의 시야가 제한되고 적절한 배경 조명이 필요하기 때문에 해당 장비는 가벼운 입자 밀도 스프레이에서 가장 잘 작동합니다.

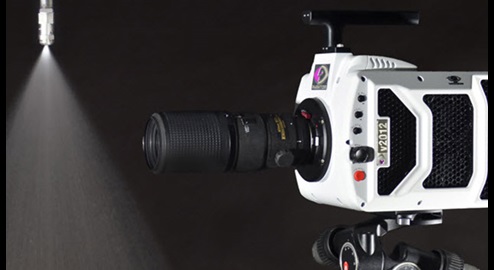

고속 영상 장치 시스템은 고속 셔터 속도의 고감도 맞춤형 CMOS 센서를 사용하여 초당 600,000개 이상의 이미지 프레임을 획득합니다. 이미지는 1280 x 800(1MP)의 최대 픽셀 해상도에서 초당 최대 22,000프레임으로 획득할 수 있습니다. 고휘도 조명은 전면 또는 후면 조명을 사용하여 스프레이 분사기둥과 입자들을 조명하는데 사용됩니다.
