ARGE Konrad Versatzaufbereitung Los-1 Redpath Deilmann GmbH/ Thyssen Schachtbau GmbH c/o DBE - Schachtanlage Konrad, josta käytetään yleisesti nimitystä "AKV 1". Yritys on erikoistunut ydinjätteen varastointiin käytettävien maanalaisten tunnelikammioiden rakentamiseen ja muuttamiseen. Osa tästä prosessista edellyttää, että ne levittävät ruiskubetonikerroksia halkaisijaltaan 10 metrin pituiseen tunneliin.
Ennen ruiskubetonin levittämistä teräsbetonimuottia on kostutettava 12-24 tuntia. Kostutus tehdään manuaalisesti ruiskupistooliin asennetulla litteällä ruiskusuuttimella.
Valitettavasti Saksan laki ei salli AKV 1:n työskennellä sunnuntaisin. Tämän vuoksi tarvittava kostutusprosessi voidaan aloittaa vasta maanantaiaamuna ja ruiskubetoni voidaan levittää vasta tiistaina. Tämä tarkoittaa, että kokonainen työpäivä menetetään, kun he odottavat kostutusprosessin päättymistä.
Esteen vähentämiseksi AKV 1 päätti etsiä automaattista kostutusjärjestelmää, joka voitaisiin asettaa aloittamaan prosessi sunnuntaina. Näin tiimi voisi aloittaa ruiskubetonoinnin maanantaiaamuna. Lisäbonuksena automaattinen kostutusjärjestelmä pystyisi myös tekemään paremman ja tasaisemman lopputuloksen.
FogJet®-kosteutusjärjestelmä
Paikallinen ruiskutusasiantuntijamme kutsuttiin paikalle tarkastelemaan eri vaihtoehtoja halkaisijaltaan 10 metrin tunneleiden kostuttamiseen. Eritelmissä edellytettiin, että ehdotetun ratkaisun piti kattaa 5-7 metrin matka 3 metrin suihkuleveydellä, jotta haluttu tulos saavutettaisiin.
Ratkaisuksi päädyttiin FogJet®-kosteutusjärjestelmään, jossa yhdistyvät useat Spraying Systems Co:n tuotteet:
- - FogJet®-matalapainesuuttimet valittiin takaamaan optimaalinen pisarakoko kostutusta varten. 3D-tulostetut suuttimet tuottavat raidattoman, tasaisen onttokartiosumutuskuvion. Erittäin hienoilla pisaroilla saavutetaan sumutusteho.
- - AutoJet® Leo -oskillaattori ohjaa kääntöliikettä
- - WindJet®-puhallin tuottaa kiihtyvää ilmaa
- - AutoJet®-säädin huolehtii ajoituksesta, kääntöliikkeestä ja nesteen säädöstä
Perjantaina työntekijä voi helposti asettaa järjestelmän niin, että se alkaa automaattisesti kostuttaa 12-24 tuntia sunnuntaina - juuri sopivasti uutta työviikkoa varten.
Tulos

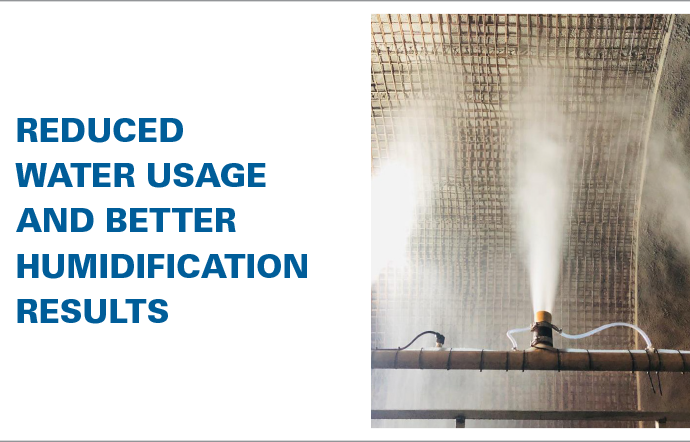

AKV 1 totesi tyytyväisenä, että järjestelmä oli helppo ottaa käyttöön ja että se toimii odotusten mukaisesti. Koska kostutus ei ole enää manuaalinen prosessi, vesi jakautuu tasaisemmin teräsbetonimuotin ympärille. Manuaalisesta levityksestä vastannut työntekijä on saanut toisen tehtävän. Lisäksi automatisoitu prosessi kuluttaa paljon vähemmän vettä kuin vanha manuaalinen ratkaisu.
Tärkein ero vanhaan ratkaisuun verrattuna on kuitenkin se, että se on automatisoitu. Työntekijöiden ei enää tarvitse odottaa kostutusprosessin päättymistä, ennen kuin he voivat aloittaa ruiskubetonointiprosessin. Yksi työntekijä vain asettaa järjestelmän aloittamaan kostutuksen sunnuntaina, ja kun työntekijät tulevat maanantaina, he voivat aloittaa ruiskubetonoinnin.
Lopputuloksena uuden järjestelmän käyttöönotosta AKV 1 voi saada merkittäviä säästöjä:
- - Yksi työntekijä voitaisiin siirtää toiseen tehtävään
- - Automaattinen järjestelmä käyttää paljon vähemmän vettä
- - ruiskubetonia voidaan levittää maanantaista perjantaihin
