Un produttore di linerboard ha bisogno di spruzzare acqua sul rullo regina nella pila del calendario. L'applicazione costante di acqua a basso flusso sul rullo sul bordo del foglio bagna il rullo per evitare che la carta patinata della cartiera si attacchi al rullo. In precedenza venivano usati degli ugelli atomizzatori ad aria, ma a causa dell'alto contenuto minerale nell'acqua di reintegro, gli ugelli si tappavano spesso. Quando gli ugelli non riuscivano ad applicare l'acqua, si verificavano rotture del foglio con conseguenti costosi tempi morti.
Sistema di spruzzatura modulare AutoJet

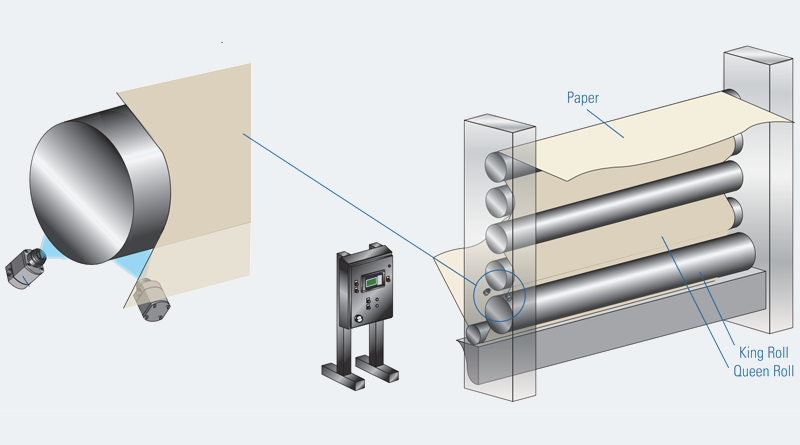

La Spraying Systems Co. ha usato quattro ugelli automatici PulsaJet® controllati da un AutoJet® Modular Spray System per risolvere il problema dello stabilimento. Due ugelli PulsaJet® sono montati su ogni estremità della bobina regina per spruzzare lo spazio di 508 mm tra il bordo del foglio di carta e l'estremità della bobina. Il controller di spruzzatura AutoJet® modello E2850+ attiva gli ugelli per spruzzare ogni volta che la macchina continua è in funzione e utilizza il Precision Spray Control (PSC) per ottenere la portata desiderata in base alla velocità della macchina. Regolando con precisione gli ugelli PulsaJet® ad azionamento elettrico, un flusso d'acqua estremamente basso viene applicato al rullo della regina utilizzando ugelli spruzzatori piatti idraulici. Gli ugelli a getto piatto hanno orifizi più grandi e sono molto più resistenti all'intasamento rispetto a quelli degli ugelli atomizzatori ad aria usati in precedenza. Il sistema include un misuratore di flusso del liquido elettromagnetico. Gli allarmi sono generati dal controller di spruzzatura se viene rilevato un flusso ridotto che indica uno o più ugelli intasati. Gli operatori possono quindi ispezionare e pulire immediatamente gli ugelli senza fermare la macchina continua e riportare il sistema al flusso completo.
Risultato
Il sistema di spruzzatura modulare AutoJet® fornisce un rivestimento costante di acqua sul rullo della regina. Gli operatori della cartiera hanno stabilito che il getto piatto idraulico dell'ugello PulsaJet® fa un lavoro migliore per bagnare e pulire il rullo rispetto agli ugelli atomizzatori ad aria usati in precedenza. Inoltre, il segnale di allarme del sistema avvisa gli operatori di possibili ugelli intasati, consentendo una manutenzione proattiva per prevenire la rottura del foglio. Prima di installare il sistema, la cartiera sperimentava fino a otto rotture di fogli al mese. Dopo l'installazione del sistema di spruzzatura modulare AutoJet®, il numero di rotture del foglio era in media solo due al mese. Utilizzando la spesa stimata per i tempi di inattività dello stabilimento di €10.000 per ogni rottura del foglio, l'investimento nel nuovo sistema di spruzzatura è stato recuperato in meno di due mesi.
