Il controllo preciso della lubrificazione è fondamentale, specialmente per le applicazioni di imbutitura profonda. Per garantire risultati ottimali e flessibilità, il sistema può essere regolato per applicare qualsiasi cosa, da un film molto sottile a strati più spessi di lubrificante.
Il sistema di lubrificazione AutoJet® P400 è utilizzato principalmente per l'applicazione di lubrificanti ad alta viscosità. Quando viene usato in combinazione con un potente controller di spruzzatura, il sistema è in grado di gestire le ricette per assicurare una produzione ottimale senza errori di diversi tipi di lubrificanti.

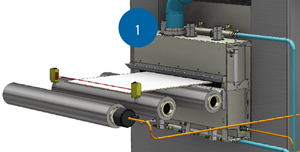

1. Lubrificatore a bobina con ugelli atomizzatori ad aria
Un metodo molto efficiente per l'applicazione dei lubrificanti è l'uso di un lubrificatore a bobina posto tra l'alimentatore e la pressa. Nel lubrificatore a bobina, il lubrificante è distribuito uniformemente sulla banda. L'olio in eccesso viene contenuto nel lubrificatore a bobina e restituito al contenitore di alimentazione, evitando la contaminazione dell'area circostante. Gli ugelli atomizzatori ad aria con tappi esterni per la miscelazione dell'aria consentono un'applicazione precisa e uniforme anche dei lubrificanti ad alta viscosità. La quantità di lubrificante è controllata dalla pressione nel circuito del liquido ed è regolabile con un alto grado di precisione.
I lubrificatori per bobine possono essere realizzati in qualsiasi larghezza superiore a 100 mm. Sono disponibili in versione fissa o con cilindri di sollevamento per l'apertura della parte superiore. Per consentire l'alimentazione o il trascinamento senza contatto della banda/nastro, è anche possibile aprire simultaneamente la parte superiore e quella inferiore.
2. Unità di base
L'unità di base è più comunemente equipaggiata con un contenitore di lubrificante da 35 litri. Se sono necessari più lubrificanti, il sistema può anche essere equipaggiato con due, tre o più contenitori. Il lubrificante corretto può essere selezionato con semplici interruttori o tramite il regolatore di spruzzo. I contenitori non sono pressurizzati e possono essere riempiti e sottoposti a manutenzione mentre il sistema è in funzione tramite il filtro di riempimento opzionale. Un grande coperchio facilita il riempimento. È possibile anche il riempimento automatico da fusti o da un serbatoio centrale dell'olio.
3. Filtri a flusso totale
Efficaci filtri in tutte le linee di aspirazione impediscono la contaminazione di pompe e ugelli. Questo assicura un alto grado di affidabilità operativa.

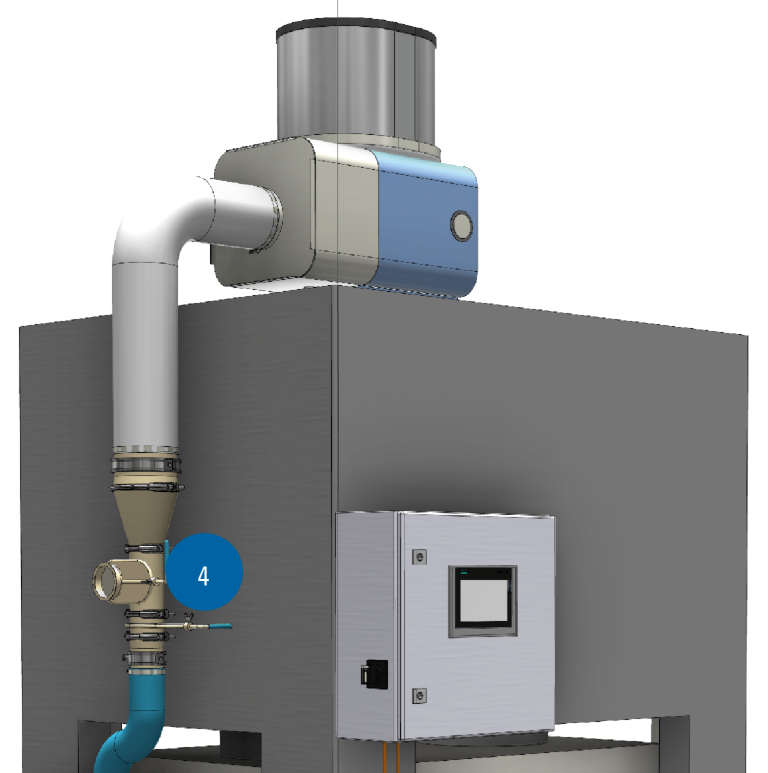

4. Separatore di nebbia d'olio
Il separatore di nebbia d'olio assicura che nessuna nebbia d'olio possa fuoriuscire. Questo mantiene l'area circostante di
asciutta e pulita e previene la fuoriuscita di aerosol dannosi nell'aria.
5. Applicatore PF250/3
L'applicatore PF 250/3 è un'aggiunta opzionale al sistema di lubrificazione P400 che sostituisce il lubrificatore per bobine e viene utilizzato principalmente per il rivestimento di filo e barre di piccole dimensioni. Il sistema è altamente flessibile e può essere adattato a molte applicazioni diverse.
6. Controllo della pressione
Il controllo della pressione nei sistemi di lubrificazione e di aria compressa è regolato mediante regolatori manuali e manometri sull'unità base. Il controllo automatico della pressione può essere impostato utilizzando un'unità di controllo elettronico in combinazione con valvole proporzionali.
7. Controllo elettronico
Il controllo è centralizzato da uno speciale regolatore di spruzzo. In alternativa, è possibile anche il collegamento a un sistema di controllo centrale.
Ideale per l'uso in queste applicazioni
- Stampaggio
- Lubrificazione del filo metallico
- Lubrificazione di tubi

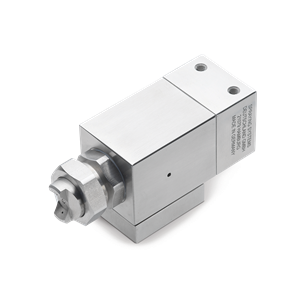

Ugelli per il P400:
Il sistema di lubrificazione P400 utilizza ugelli atomizzatori ad aria per applicare mezzi ad alta viscosità (più di 600 cSt). Tutti gli ugelli hanno un ago che apre e chiude con precisione l'ugello ad ogni impulso di spruzzo e che pulisce efficacemente l'orifizio da qualsiasi residuo o detrito.
Gli ugelli sono controllati dall'aria e tutti i circuiti possono essere controllati indipendentemente. Questo permette un controllo esatto e un dosaggio ripetibile dell'olio circolante e fornisce un controllo completo sulla quantità applicata e sullo spessore dello strato di olio/lubrificante.
