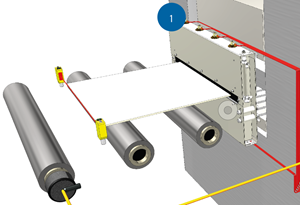

1. Smarownica spiralna z płaskimi dyszami natryskowymi
Bardzo wydajną metodą nanoszenia środków smarnych jest zastosowanie smarownicy zwojowej umieszczonej pomiędzy podajnikiem a prasą. W smarownicy zwojowej środek smarny jest równomiernie rozprowadzany na taśmie.
Nadmiar oleju jest zatrzymywany w smarownicy zwojowej i zawracany do pojemnika zasilającego, co zapobiega zanieczyszczeniu otoczenia. Płaskie dysze natryskowe w smarownicy zwojowej równomiernie i ekonomicznie pokrywają całą szerokość taśmy. Możliwe jest skonstruowanie smarownic zwojowych dla różnych szerokości. Pneumatyczne cylindry podnoszące otwierają smarownicę w celu konserwacji lub podawania taśmy. Na życzenie mogą być one wykonane również w konfiguracji stałej.
W celu zatrzymania oleju w smarownicy, po stronie wlotowej i wylotowej zamontowane są szczotki. W celu optymalnego rozprowadzenia płynu smarującego na taśmie, smarownice mogą być wyposażone w sprężynowe filcowe odbojniki po stronie wylotowej.
2. Filtr przewodu powrotnego
Wydajny filtr pełnego przepływu zbiera z taśmy cząstki, które w przeciwnym razie zanieczyściłyby strumień powrotny.
3. Jednostka podstawowa
Jednostki bazowe są dostępne w różnych rozmiarach ze zbiornikami o pojemności od 0,5 do 35 litrów.
W przypadku stosowania różnych rodzajów środków smarnych można zainstalować kilka zbiorników.
Zawory elektromagnetyczne kierują strumień powrotny nadmiaru środka smarnego do odpowiedniego pojemnika.
4. Pompa L210
L210 jest wysokociśnieniową pompą przeznaczoną do aplikacji płynów o niskiej lepkości. Indeksowanie każdej pompy pozwala na dokładne odmierzanie ilości środka smarnego nanoszonego do każdego punktu smarowania.

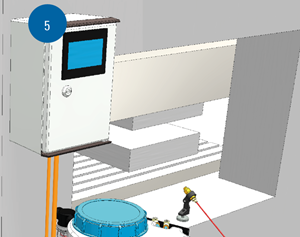

5. JEDNOSTKI CZASOWE I STERUJĄCE T100
Długości posuwu powyżej 100 mm wymagają kilku impulsów smarowania na skok. Jednostka czasowa T100 umożliwia uzyskanie do 10 impulsów smarowania na sekundę.
Prasy szybkobieżne lub podobne zastosowania nie wymagają impulsów smarowania dla każdego skoku. Jednostka sterująca T100 jest wyposażona w licznik wstępnego wyboru, który wyzwala impuls smarowania po osiągnięciu wybranej liczby suwów. Ta funkcja jest szczególnie przydatna w przypadku zastosowań związanych z formowaniem rolkowym, aby zapewnić stałe smarowanie niezależnie od prędkości taśmy/taśmy.
6. Dodatkowe dysze
Smarowanie punktów krytycznych, np. pojedynczego narzędzia wykrawającego, można uzyskać za pomocą dodatkowych dysz. Dysze są dostępne z magnetyczną stopką, którą można zamontować bezpośrednio na dowolnej podstawie lub łatwo wbudować w narzędzie. Aby utworzyć odpowiedni wzór natrysku, dostępna jest szeroka gama wkładek dysz o strumieniu stałym, pustym lub pełnostożkowym oraz o różnych kątach natrysku. Dodatkowe pompy i dysze można łatwo zamontować w późniejszym czasie.
Idealne do stosowania w następujących aplikacjach
- Formowanie rolkowe
- Tłoczenie
Dysze dla L210:
System smarowania L210 wykorzystuje dysze bezpowietrzne do nanoszenia mediów o niskiej lepkości. Ze względu na płaski strumień natrysku dysze pokrywają znaczną szerokość i są dzięki temu bardzo ekonomiczne.
Więcej informacji na temat systemów smarowania AutoJet można znaleźć tutaj.
Jeśli chcą Państwo uzyskać więcej informacji, prosimy o bezpośredni kontakt z nami.
