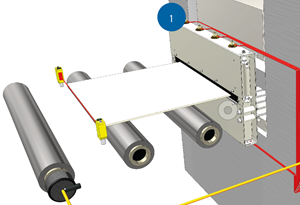

1. Lubrificator de bobine cu duze de pulverizare plate
O metodă foarte eficientă de aplicare a lubrifianților este utilizarea unui lubrificator de bobine plasat între alimentator și presă. În lubrificatorul de bobine, lubrifiantul este distribuit uniform pe bandă.
Uleiul în exces este conținut în lubrificatorul de bobine și returnat în recipientul de alimentare, prevenind contaminarea zonei înconjurătoare. Duzele plate de pulverizare din lubrificatorul de bobine acoperă uniform și economic întreaga lățime a benzii. Este posibil să se proiecteze lubrificatoare de bobine pentru o gamă largă de lățimi. Cilindrii de ridicare pneumatică deschid lubrificatorul de bobine în scopul întreținerii sau pentru alimentarea benzii. La cerere, acestea pot fi realizate și într-o configurație fixă.
Pentru a reține uleiul în lubrificator, pe partea de intrare și pe cea de ieșire sunt montate perii. Pentru o distribuție optimizată a fluidului de lubrifiere pe bandă, lubrificatoarele pot fi echipate cu unități de declanșare cu pâslă cu arc pe părțile de ieșire.

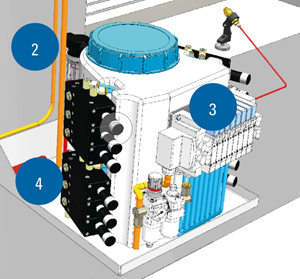

2. Filtru pentru linia de retur
Un filtru eficient de flux complet colectează particulele de pe bandă care altfel ar contamina fluxul de retur.
3. Unitate de bază
Unitățile de bază sunt disponibile într-o varietate de dimensiuni, cu recipiente de la 0,5 la 35 de litri.
Atunci când se utilizează diferite tipuri de lubrifianți, pot fi instalate mai multe recipiente.
Supapele electromagnetice direcționează fluxul de retur al surplusului de lubrifiant către recipientul corespunzător.
4. Pompă L210
L210 este o pompă de înaltă presiune concepută pentru aplicarea fluidelor cu vâscozitate redusă. Indexarea fiecărei pompe permite o dozare precisă a cantității de lubrifiant aplicată în fiecare punct de lubrifiere.

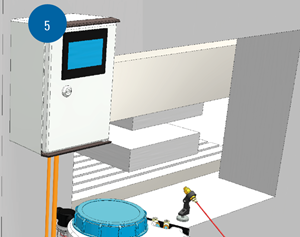

5. UNITĂȚI DE TEMPORIZARE ȘI CONTROL T100
Lungimile de avans de peste 100 mm necesită mai multe impulsuri de lubrifiere pe cursă. Unitatea de temporizare T100 permite până la 10 impulsuri de lubrifiere pe secundă.
Presele de mare viteză sau aplicațiile similare nu au nevoie de un impuls de lubrifiere pentru fiecare cursă. Unitatea de control T100 dispune de un contor de preselecție care declanșează un impuls de lubrifiere odată ce este atins numărul selectat de curse. Această caracteristică este deosebit de utilă pentru aplicațiile de laminare, pentru a asigura o lubrifiere constantă, indiferent de viteza benzii/fâșiei.
6. Duze suplimentare
Lubrifierea punctelor critice, de exemplu, a unei singure scule de perforare, poate fi realizată prin utilizarea de duze suplimentare. Duzele sunt disponibile cu un picior magnetic care poate fi montat direct pe orice bază sau poate fi ușor de încorporat într-o sculă. Pentru a crea un model de pulverizare adecvat, este disponibilă o mare varietate de inserții de duze cu modele de pulverizare cu jet solid, gol sau conic complet și cu diferite unghiuri de pulverizare. Pompele și duzele suplimentare pot fi ușor de montat ulterior.
Ideal pentru utilizare în următoarele aplicații
- Formarea rulourilor
- Ștanțare
Duze pentru L210:
Sistemul de lubrifiere L210 utilizează duze fără aer pentru a aplica medii cu vâscozitate redusă. Datorită modelului lor de pulverizare plat, duzele acoperă o lățime substanțială și sunt astfel foarte economice.
Mai multe informații despre sistemele de lubrifiere AutoJet pot fi găsite aici.
Dacă sunteți în căutarea mai multor informații, vă rugăm să ne contactați direct.
