Patrón de distribución

El uso de un patrón de distribución ofrece un método muy directo y preciso para evaluar la distribución del volumen de líquido a través de una pluma de pulverización. La facilidad de manejo y la simplicidad de los datos permiten tiempos de recogida rápidos y comparaciones claras entre configuraciones. Sin embargo, es fundamental que el material de pulverización que entra en una región de recogida sea capturado adecuadamente y no se permita que migre a otras áreas de pulverización / contenedores de recogida.

El método de patronaje de distribución proporciona una caracterización directa, rápida y precisa de la distribución del volumen de líquido. A continuación se muestran dos ejemplos.

• Evaluación de la distribución de la pulverización de cono completo para el recubrimiento de productos
  Un cliente estaba utilizando una pulverización de cono completo para recubrir su producto. Era necesario tener una cobertura algo uniforme que abarcara un objetivo circular. Para evaluar la distribución de centro a borde de varios rociadores de cono completo candidatos, se utilizó una serie de recipientes de recolección cuadrados de 1" x 1" a lo largo de la línea central del rociador. Se asumió un patrón de pulverización axisimétrico y se comprobó en una condición de funcionamiento. A partir de los resultados del patrón, se seleccionó la boquilla con la distribución más uniforme

• Análisis de sol apamiento de la pulverizaciónplana para una cobertura
  uniforme Las aplicaciones que pulverizan sobre una cinta transportadora o un objetivo en movimiento suelen utilizar una serie de pulverizaciones planas que, cuando se solapan adecuadamente, proporcionan una cobertura uniforme en una amplia zona. Una empresa de fabricación de papel necesitaba una pulverización muy amplia y uniforme. Mediante el uso de un patrón mecánico con muchas cubetas de recogida, se optimizaron las condiciones de funcionamiento de las boquillas de pulverización plana, la altura de pulverización, el solapamiento y el número de boquillas.

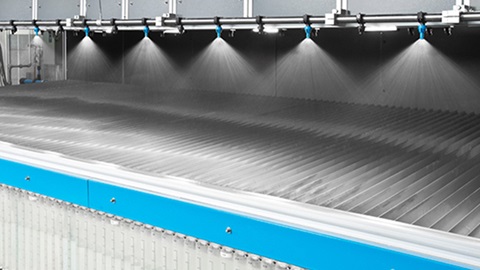

Para recoger la distribución del volumen de líquido mediante un patrón mecánico, la boquilla se acciona sobre un conjunto de tubos de recogida de un tamaño que oscila entre media pulgada y varias pulgadas, y el líquido se recoge a lo largo del tiempo. Una vez que se ha recogido suficiente material, se registra el nivel en cada recipiente. En las aplicaciones con transportador, la distribución del líquido se evalúa de forma más adecuada mediante la pulverización en las canaletas, que luego drenan en los contenedores de recogida (es decir, una distribución 1D). Normalmente, se utiliza agua como material de pulverización durante el modelado mecánico, simplemente para facilitar el vaciado/limpieza de los recipientes de recogida.

El registro de la información sobre la distribución del volumen de líquido puede realizarse con una simple regla o leyendo el volumen en un cilindro graduado. Los métodos alternativos incluyen la evaluación del nivel de agua por ultrasonidos y las técnicas de procesamiento de imágenes, ambas empleadas en Spraying Systems Co. para proporcionar mediciones rápidas y precisas.
