Mechanische Patroonator
Mechanische patroonbepaling is de meest directe methode om de vloeistofverdeling door een spuitdop, of een reeks spuitdoppen, te evalueren
![](/nl-eu/-/media/dam/industrial/usa/website-images/sars---equipment-and-services/characterization-overview-mechanical-patternator-660x370.jpg?h=270&w=480&hash=6724CB77ADAA3046BBEF560EDBB642CF)

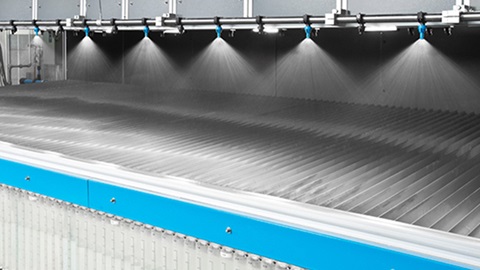

Mechanisch patroonoverzicht
Typische mechanische patroonapparaten - soms patroontafels genoemd - verzamelen het verstoven materiaal op vele plaatsen in de spuitpluim, en het niveau van elke opvangbak wordt geregistreerd. Deze instrumenten zijn nuttig om snel en nauwkeurig de verandering in spuitverdeling te beoordelen bij verschillende spuitdoptypes / -capaciteiten, bedrijfsomstandigheden, spuitafstanden en spuitdopafstanden. Spraying Systems Co. gebruikt veel op maat gemaakte mechanische patroonators, waarmee de verdeling van de spuitdruppels in de middellijn van de dwarsdoorsnede, of de ingestorte 1D verdeling van een spuitdruppel beoordeeld kan worden. Er worden handmatige, geautomatiseerde en beeldgebaseerde systemen gebruikt om de verspreidingsgegevens te registreren.
