Laserové zobrazování

Přístroj Oxford Imaging VisiSizer se používá v případech, kdy je zajímavý buď tvar kapky/částice, nebo pevné částice/bublinky uvnitř kapky. Příklady projektů, při nichž byl laserový zobrazovací systém Oxford ve společnosti Spraying Systems Co. použit v minulosti, zahrnují rozsáhlá měření v zemědělském průmyslu, kde se často předpokládá, že pevné částice budou obsaženy v kapičkách postřiku, a také aplikace, kde se předpokládá, že postřikovaný materiál způsobí, že kapičky nebudou mít kulovitý tvar.

• Zemědělský postřik s obsahem pevných částic
  Spraying Systems Co. spolupracovala se zemědělskou společností na určení optimálních parametrů postřikovací trysky pro dosažení cílové velikosti kapek s materiálem obsahujícím pevné částice. Požadovaná velikost kapek musela být dostatečně velká, aby se minimalizoval snos, ale zároveň dostatečně malá, aby se rovnoměrně rozprostřela na cíli. Zobrazovací systém Oxford byl použit k vizualizaci pevných látek uvnitř kapek a k vyladění parametrů postřiku tak, aby bylo dosaženo požadované velikosti kapek a rychlostních charakteristik.

• Viskózní nesférický materiál ve spreji
  Měření nesférických kapek může být velmi obtížný úkol. Společnost Spraying Systems Co. spolupracovala s akademickým pracovištěm na stanovení požadovaných parametrů postřiku pro vytvoření sférických kapek u různých reologických materiálů (hustota, viskozita, povrchové napětí, další přísady). Výsledkem byl seznam požadovaných provozních podmínek pro zajištění sférických kapek při použití různých kombinací reologických materiálů.

Laserové zobrazování nabízí mnoho jedinečných výhod díky celoplošným obrazovým výsledkům; standardní nebo vlastní obrazovou analýzu lze použít k určení téměř jakékoli charakteristiky postřiku. Protože laser osvětluje kapky ze zadní strany, lze často rozlišit bublinky a/nebo pevný obsah uvnitř kapek, pokud jsou přítomny. Laserový zobrazovací systém je omezen pouze tím, že každá kapka musí být vizuálně rozlišitelná, a proto je nejvhodnější pro spreje s nízkou koncentrací kapek.

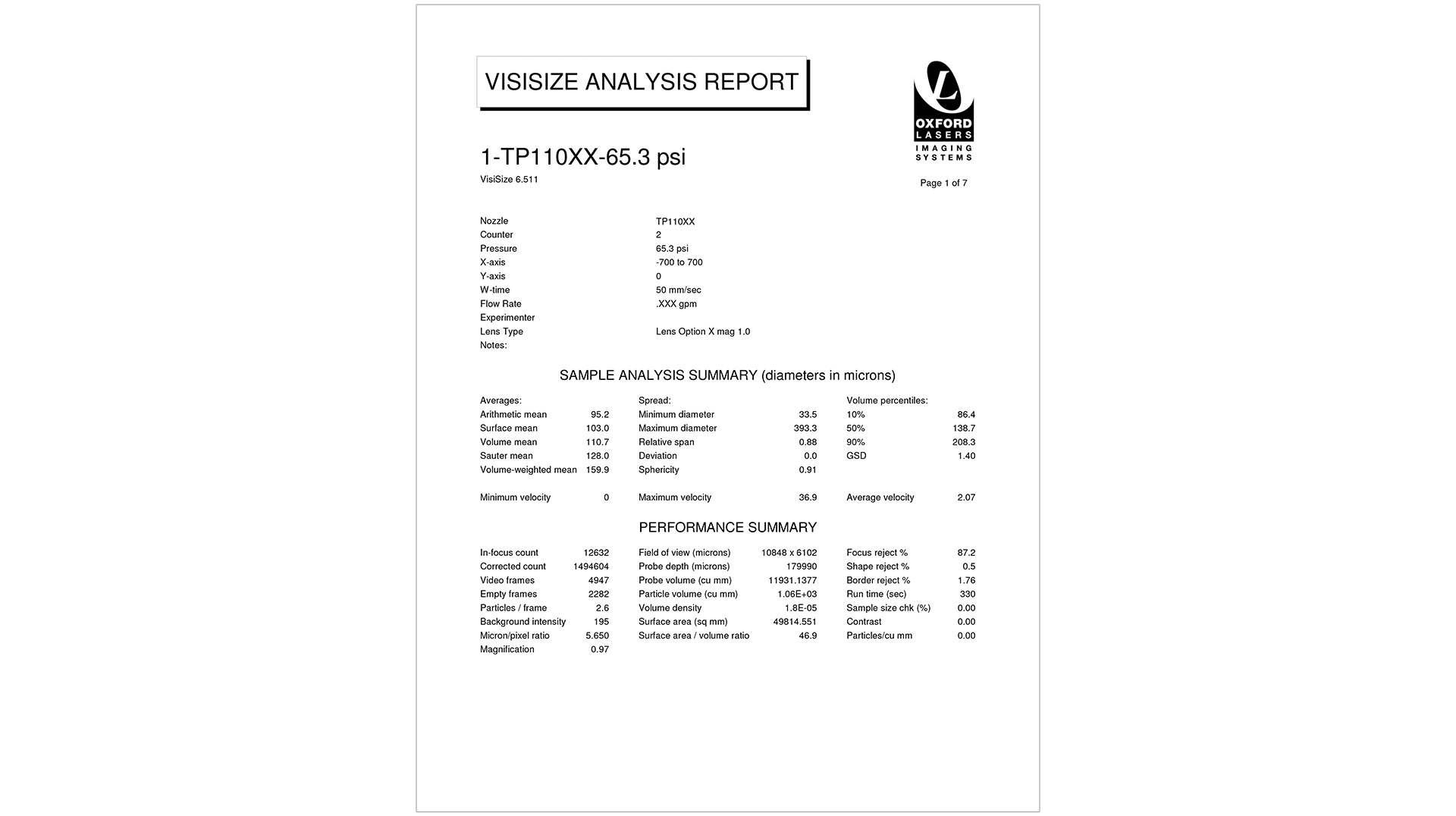

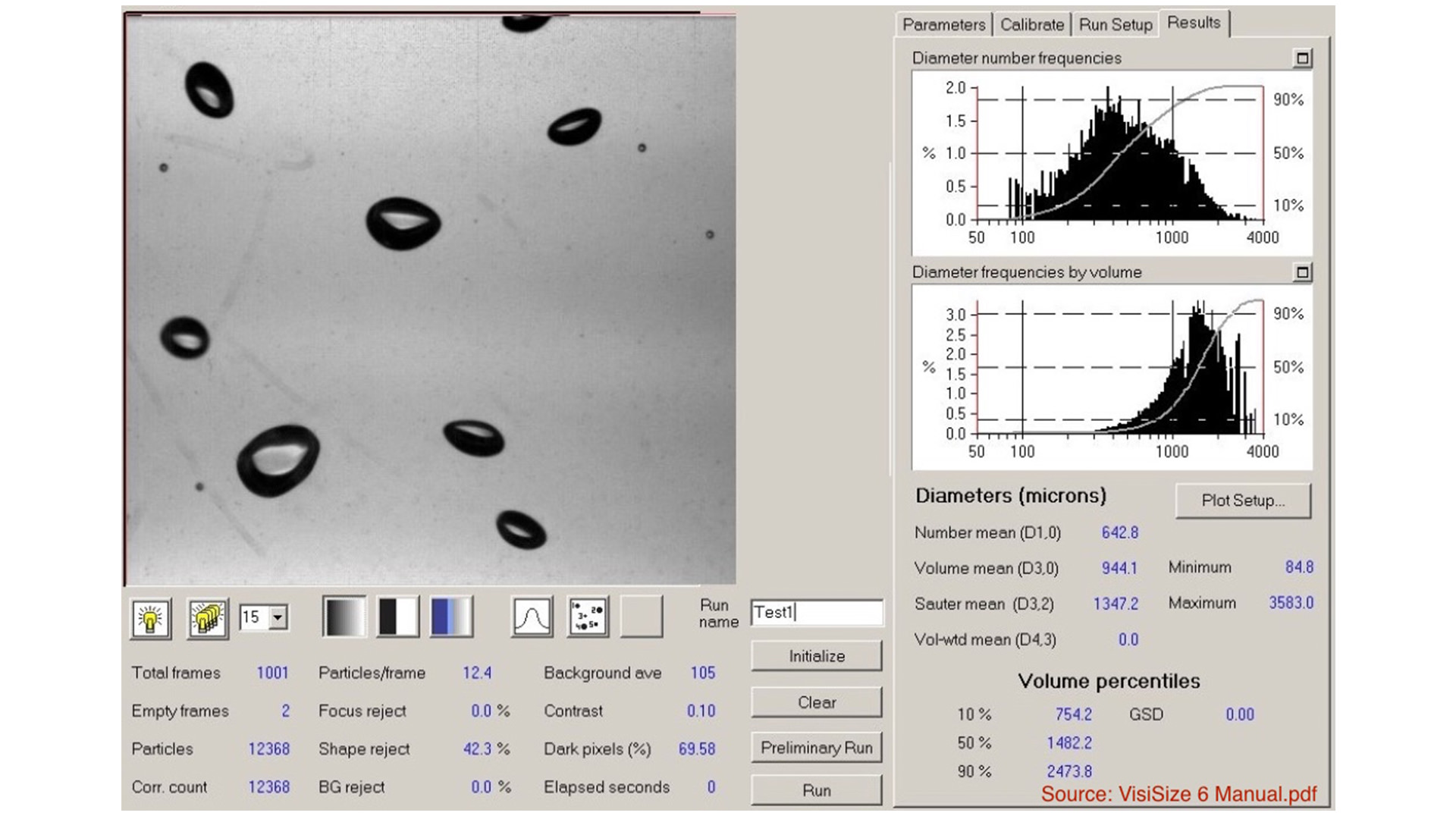

Tato metoda laserového zobrazování využívá zdroj rozptýleného laserového světla a in-line kameru k zobrazení malého měřeného objemu (obvykle jeden centimetr čtvereční). Pulzní laser osvětluje kapky pouze na zlomek sekundy, takže výsledkem je okamžitý obraz rozstřiku. Metoda podsvícení obrazu umožňuje jasně identifikovat kapičky nebo částice, protože blokují určité procento laserového světla, které nedosahuje ke kameře. Tyto snímky se pak analyzují za účelem zjištění velikosti a rychlosti kapek, která se určuje pomocí dvou snímků se známou časovou prodlevou mezi dvojicí. Analýza obrazu určuje sféricitu a řadu dalších charakteristik postřiku.
