Imaging laser

Il VisiSizer Oxford Imaging viene usato quando sono interessanti sia la forma della goccia/particella sia le particelle solide/bolle all'interno della goccia. Esempi di progetti passati che utilizzano il sistema di imaging laser Oxford di Spraying Systems Co. includono misurazioni estese con l'industria agricola, dove le particelle solide sono spesso destinate ad essere contenute all'interno delle goccioline di spruzzo, così come applicazioni in cui si prevede che il materiale di spruzzo causi gocce non sferiche.

• Spruzzo agricolo con contenuto di solidi
  Spraying Systems Co. ha lavorato con un'azienda agricola per determinare i parametri ottimali dell'ugello di spruzzo per ottenere una dimensione target delle gocce con un materiale contenente contenuto di solidi. Le dimensioni desiderate delle gocce dovevano essere abbastanza grandi da minimizzare la deriva, ma abbastanza piccole da distribuirsi uniformemente sul bersaglio. Il sistema di imaging Oxford è stato utilizzato per visualizzare i solidi all'interno delle gocce e per sintonizzare i parametri di spruzzo per ottenere le caratteristiche desiderate di dimensione e velocità delle gocce.

• Materiale spray viscoso e non sferico
  La misurazione di gocce non sferiche può essere un compito molto difficile. Spraying Systems Co. ha lavorato con un'unità accademica per determinare i parametri di spruzzo richiesti per produrre gocce sferiche con vari materiali reologici (densità, viscosità, tensione superficiale, altri additivi). Il risultato è stato un elenco di condizioni operative richieste per garantire gocce sferiche usando varie combinazioni di reologie di materiali.

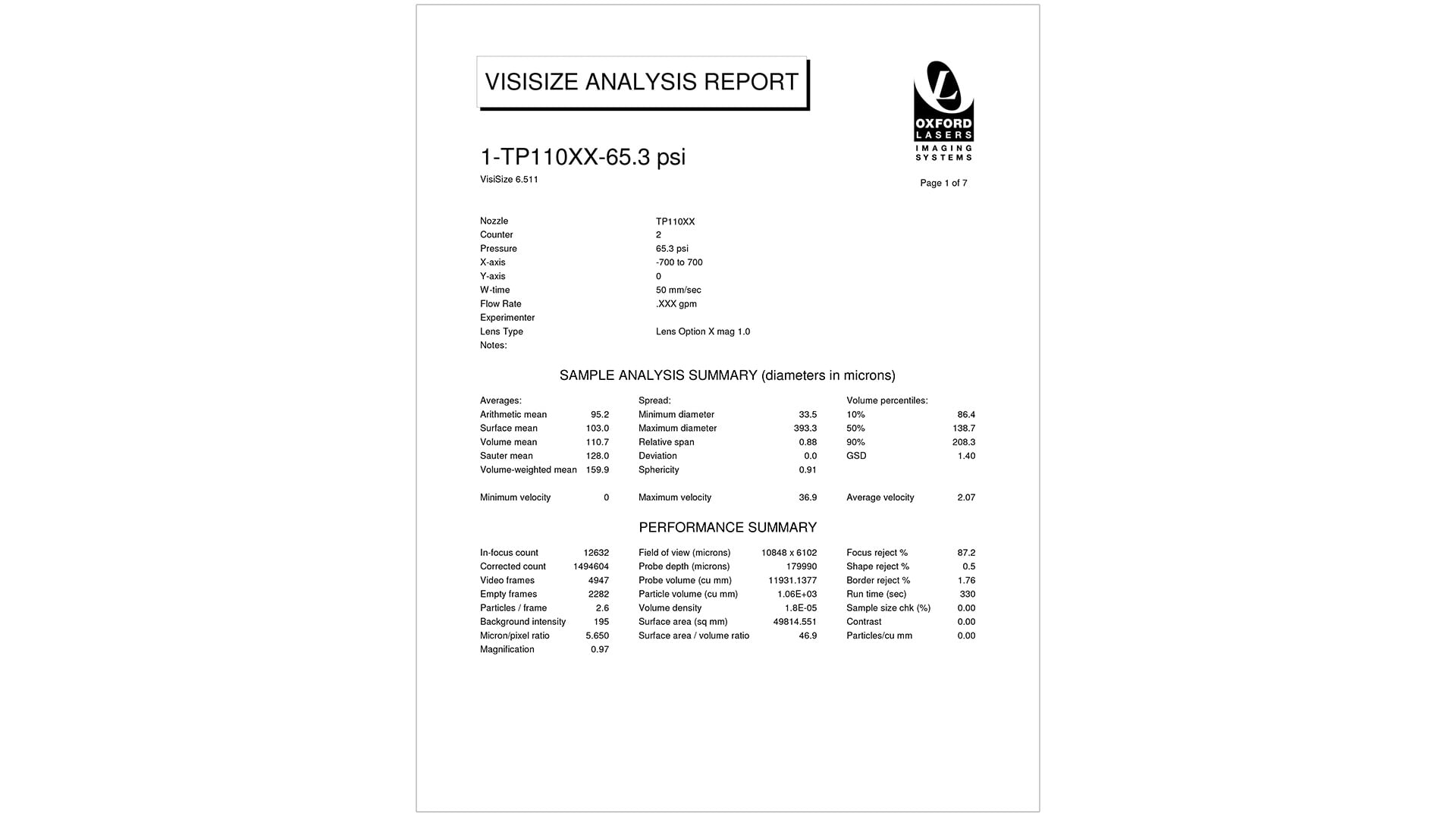

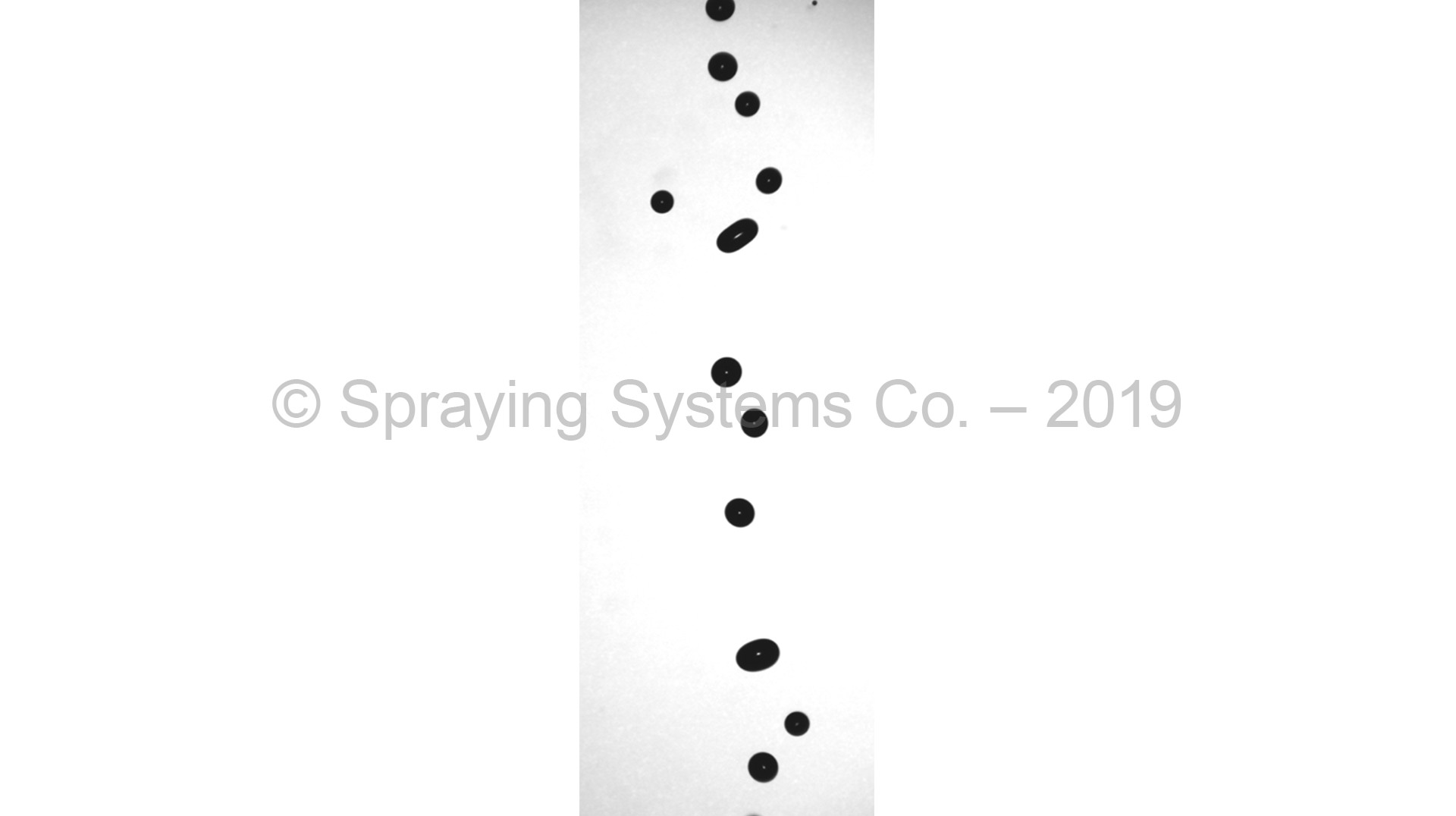

L'imaging laser offre molti benefici unici grazie ai risultati delle immagini a pieno formato; si può usare l'analisi delle immagini standard o proprietaria per determinare quasi tutte le caratteristiche dello spruzzo. Poiché il laser illumina le goccioline dal lato posteriore, le bolle e/o il contenuto solido all'interno delle goccioline sono spesso distinguibili, se presenti. Il sistema di imaging laser è limitato solo dal fatto che ogni gocciolina deve essere distinguibile visivamente ed è quindi più adatto per spruzzi a bassa concentrazione di gocce.

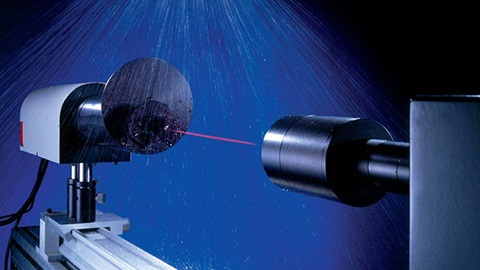

Questo metodo di imaging laser usa una fonte di luce laser diffusa e una videocamera in linea per ottenere immagini di un piccolo volume di misurazione (in genere un centimetro quadrato). Il laser viene pulsato per illuminare le goccioline solo per una frazione di secondo, ottenendo un'immagine istantanea dello spray. Il metodo di imaging retroilluminato permette di identificare chiaramente le goccioline o le particelle poiché bloccano una certa percentuale della luce laser dal raggiungere la macchina fotografica. Queste immagini vengono poi analizzate per recuperare la dimensione e la velocità delle gocce, che viene determinata usando due immagini con un ritardo noto tra la coppia. L'analisi delle immagini determina la sfericità, così come una serie di altre caratteristiche dello spray.
