레이저 영상기

Oxford Imaging VisiSizer는 입자/입자 모양 또는 입자 내의 고체 미립자/기포에 관심이 있을 때 사용됩니다. Spraying Systems Co.에서 Oxford 레이저 영상 측정 시스템을 사용한 과거 프로젝트의 예로는 스프레이 재료가 입자를 비구형으로 만들 것으로 예상되는 어플리케이션과 고체 입자는 종종 스프레이 입자 내에 포함되도록 의도된 농업 산업 분야과의 광범위한 측정을 포함합니다.

• 고형분 함유 농업용 스프레이
  Spraying Systems Co.는 농업 회사와 협력하여 고형분 함유 물질로 목표 입자 크기를 얻기 위한 최적의 스프레이 노즐 매개변수를 결정했습니다. 원하는 입자 크기는 드리프트를 최소화할 만큼 충분히 커야 하지만 대상에 고르게 분포될 만큼 작아야 했습니다. Oxford 이미징 시스템을 사용하여 입자 내의 고체를 시각화하고 원하는 입자 크기 및 속도 특성을 얻기 위해 스프레이 매개변수를 조정했습니다.

• 점성의 비구형 스프레이 재료
  비구형 입자의 측정은 매우 어려운 작업이 될 수 있습니다. Spraying Systems Co.는 학계와 협력하여 다양한 유변학 물질(밀도, 점도, 표면 장력, 기타 첨가제)로 구형 입자를 생성하는데 필요한 스프레이 매개변수를 결정했습니다. 그 결과 다양한 재료 레올로지 조합을 사용하여 구형 입자를 보장하는데 필요한 작동 조건 목록이 생성되었습니다.

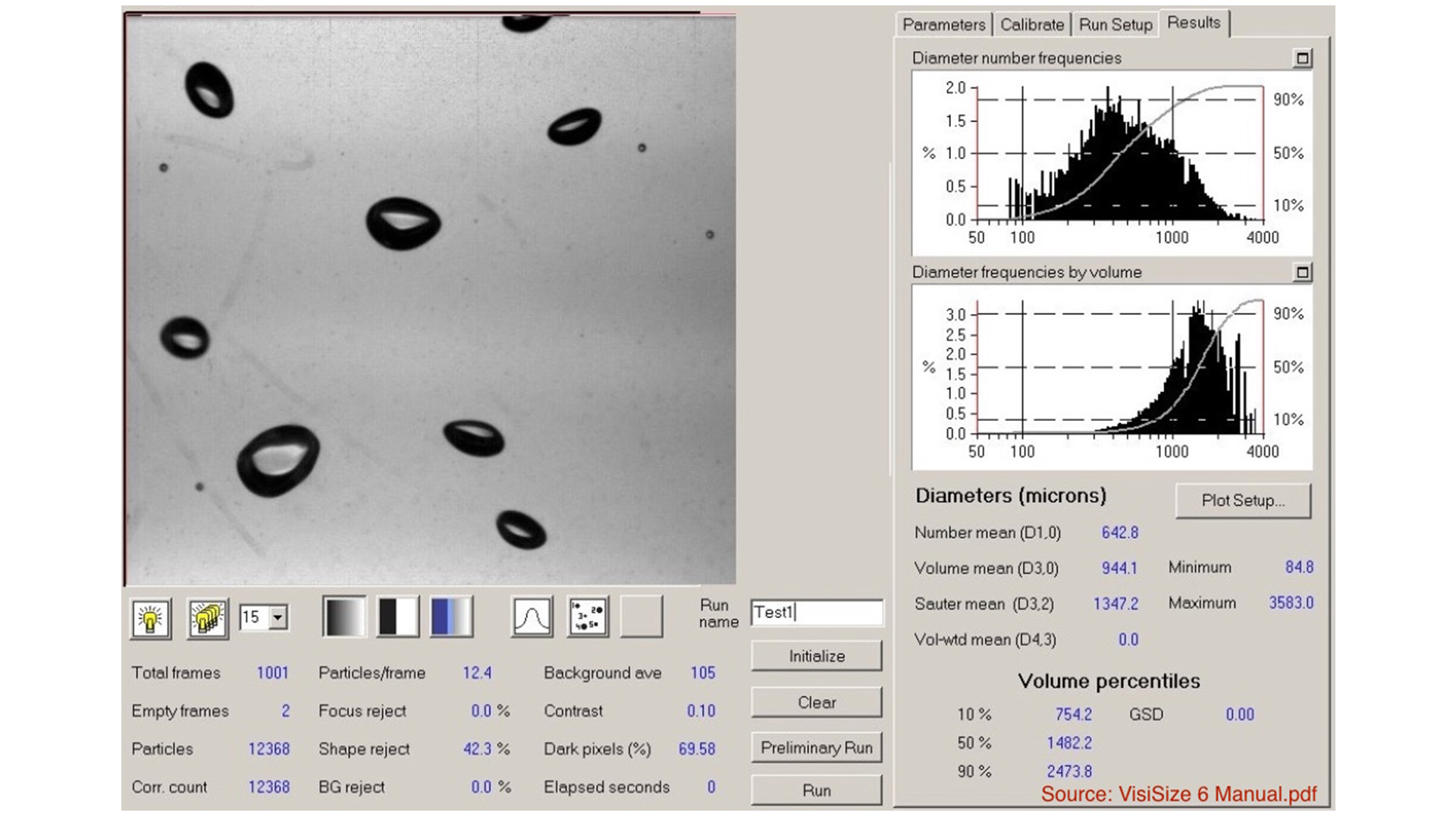

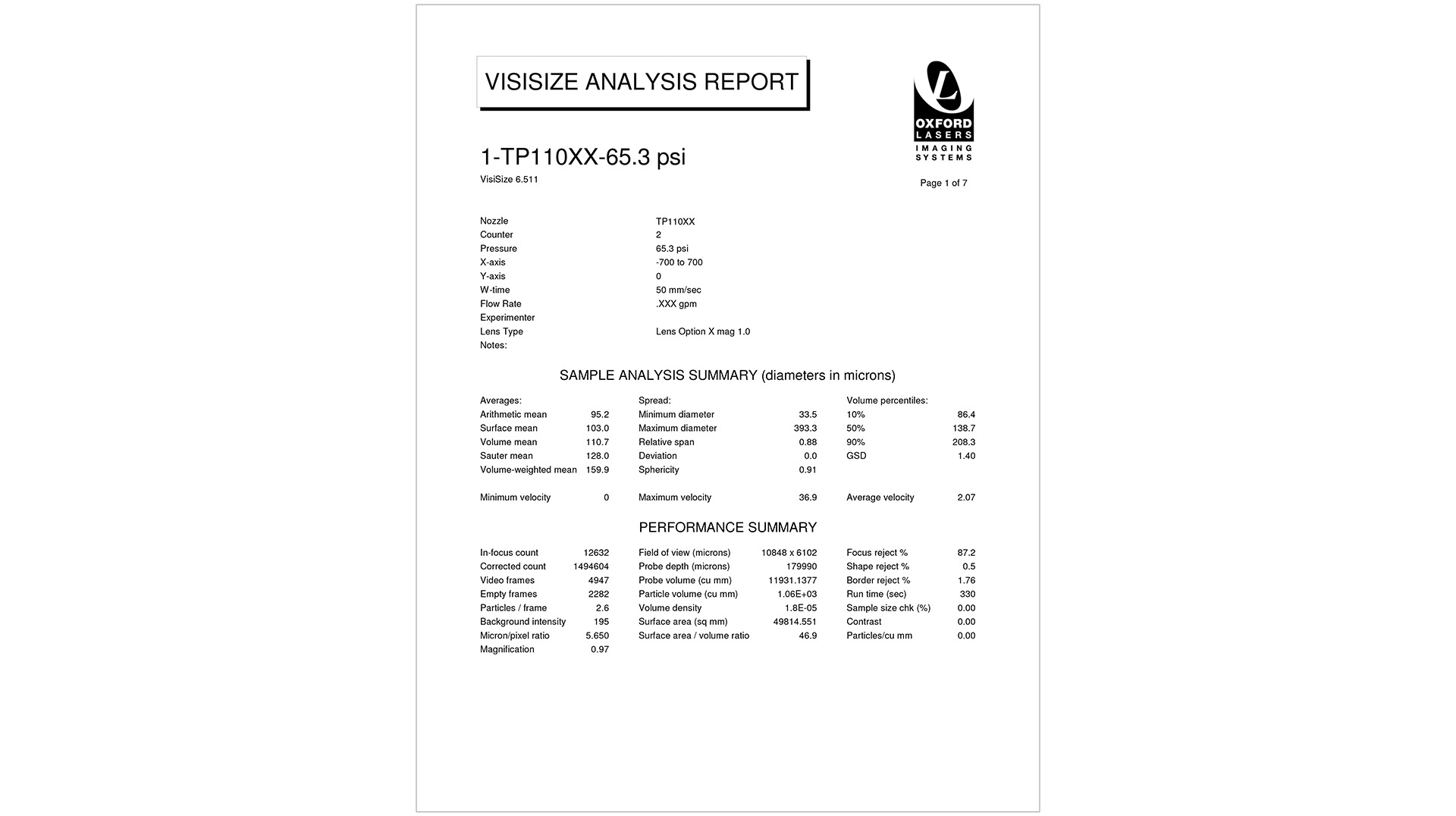

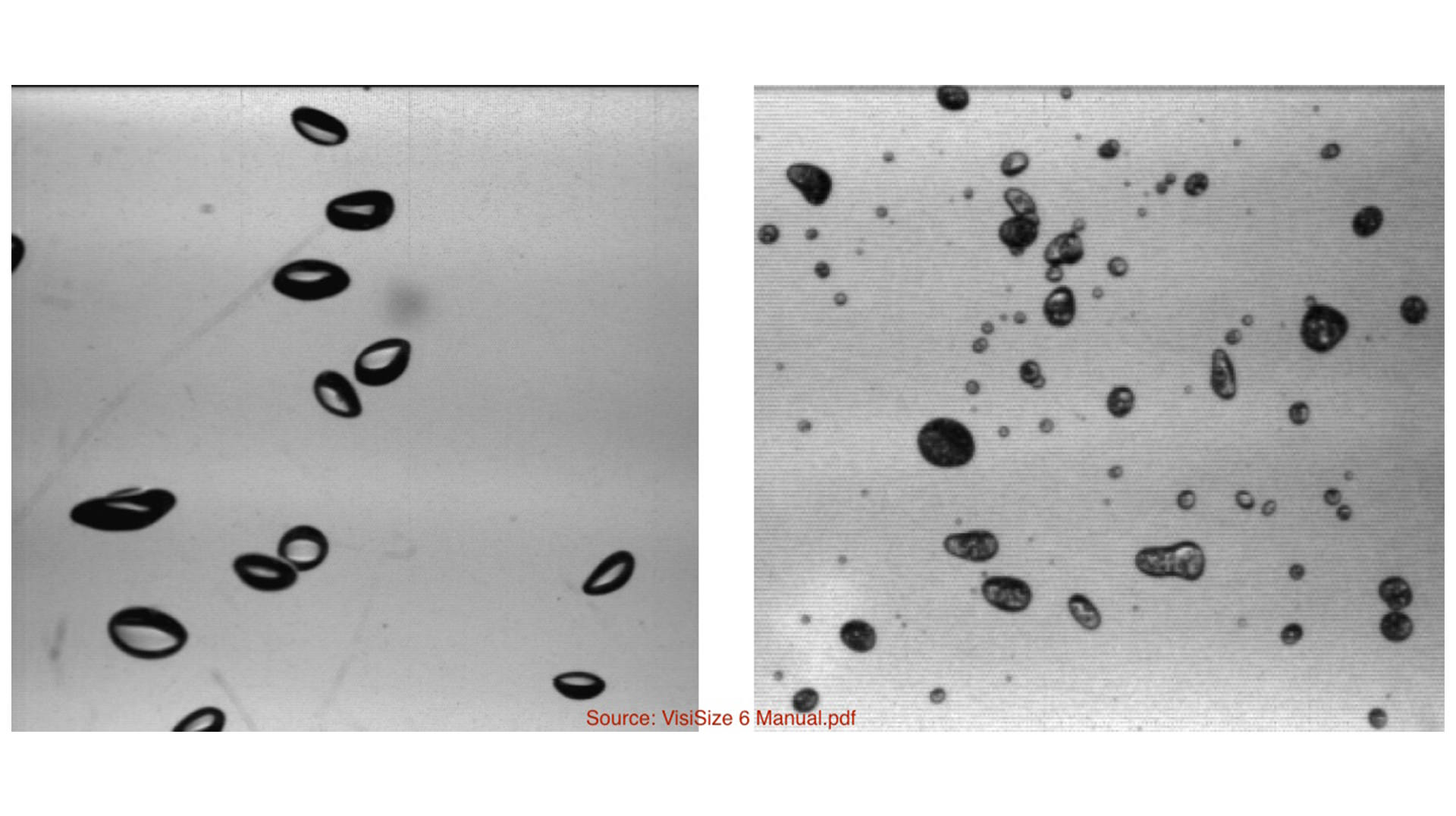

레이저 영상기는 풀프레임 이미지 결과로 인해 많은 고유한 이점을 제공합니다. 표준 또는 독점 이미지 분석을 사용하여 거의 모든 스프레이 특성을 결정할 수 있습니다. 레이저가 뒷면에서 입자를 조명하기 때문에 입자 내의 기포 및/또는 고체 함량이 있는 경우 종종 구별할 수 있습니다. 레이저 영상 측정 시스템은 각 입자를 시각적으로 구별할 수 있어야 하므로 입자 농도가 낮은 스프레이에 가장 적합하다는 점에서 제한적입니다.

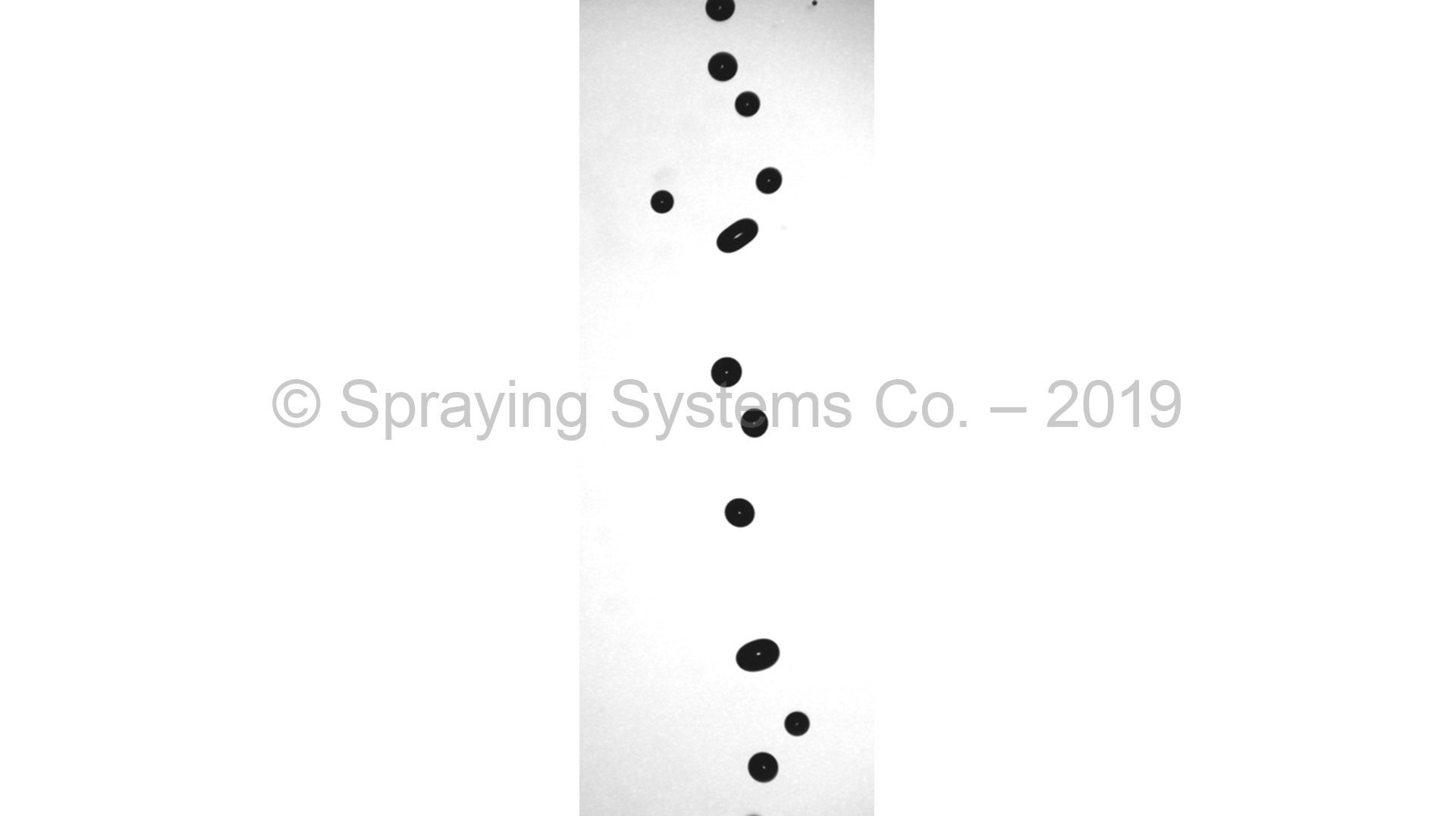

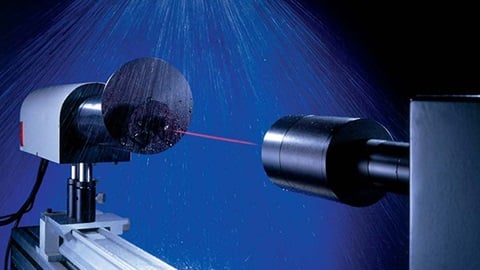

레이저 영상 측정 방법은 확산된 레이저 광원과 인라인 카메라를 사용하여 작은 측정 볼륨(일반적으로 1제곱센티미터)을 이미징합니다. 레이저는 1초 미만 동안 입자를 비추기 위해 펄스를 가하여 즉각적인 스프레이 이미지를 생성합니다. 백라이트 이미징 방법을 사용하면 레이저 광선이 카메라에 도달하는 일부 비율을 차단하므로 물방울이나 입자를 명확하게 식별할 수 있습니다. 그런 다음 이 이미지를 분석하여 페어 사이에 알려진 시간 지연이 있는 두 이미지를 사용하여 결정된 입자 크기와 속도를 복구합니다. 이미지 분석은 구형도와 기타 여러 스프레이 특성을 결정합니다.
