Imágenes láser

El Oxford Imaging VisiSizer se utiliza cuando interesa la forma de la gota/partícula o las partículas sólidas/burbujas dentro de la gota. Ejemplos de proyectos anteriores en los que se utilizó el sistema de imágenes láser de Oxford en Spraying Systems Co. incluyen extensas mediciones con la industria agrícola, donde las partículas sólidas suelen estar contenidas dentro de las gotas de pulverización, así como aplicaciones en las que se espera que el material de pulverización haga que las gotas no sean esféricas.

• Pulverización agrícola con contenido desólidos
  Spraying Systems Co. trabajó con una empresa agrícola para determinar los parámetros óptimos de la boquilla de pulverización para obtener un tamaño de gota objetivo con un material que contenía sólidos. Los tamaños de gota deseados debían ser lo suficientemente grandes para minimizar la deriva, pero lo suficientemente pequeños para distribuirse uniformemente en el objetivo. El sistema de imágenes Oxford se utilizó para visualizar los sólidos dentro de las gotas, así como para ajustar los parámetros de pulverización con el fin de obtener el tamaño de gota deseado y las características de velocidad.

• Material de pulverización viscoso y no esférico
  La medición de gotas no esféricas puede ser una tarea muy difícil. Spraying Systems Co. trabajó con una unidad académica para determinar los parámetros de pulverización necesarios para producir gotas esféricas con diversos materiales reológicos (densidad, viscosidad, tensión superficial, otros aditivos). El resultado fue una lista de condiciones de funcionamiento necesarias para garantizar gotas esféricas utilizando diversas combinaciones de reologías de materiales.

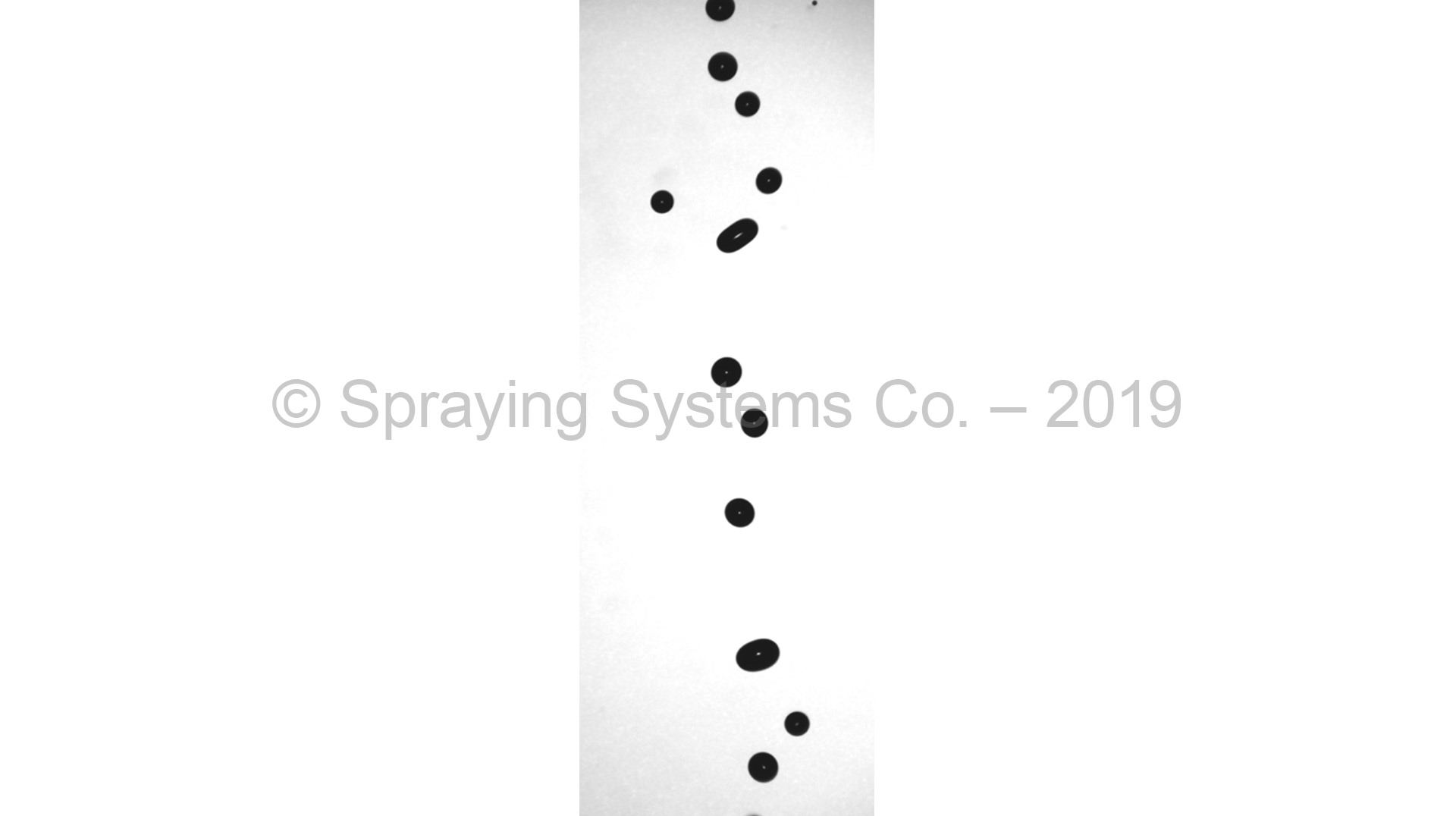

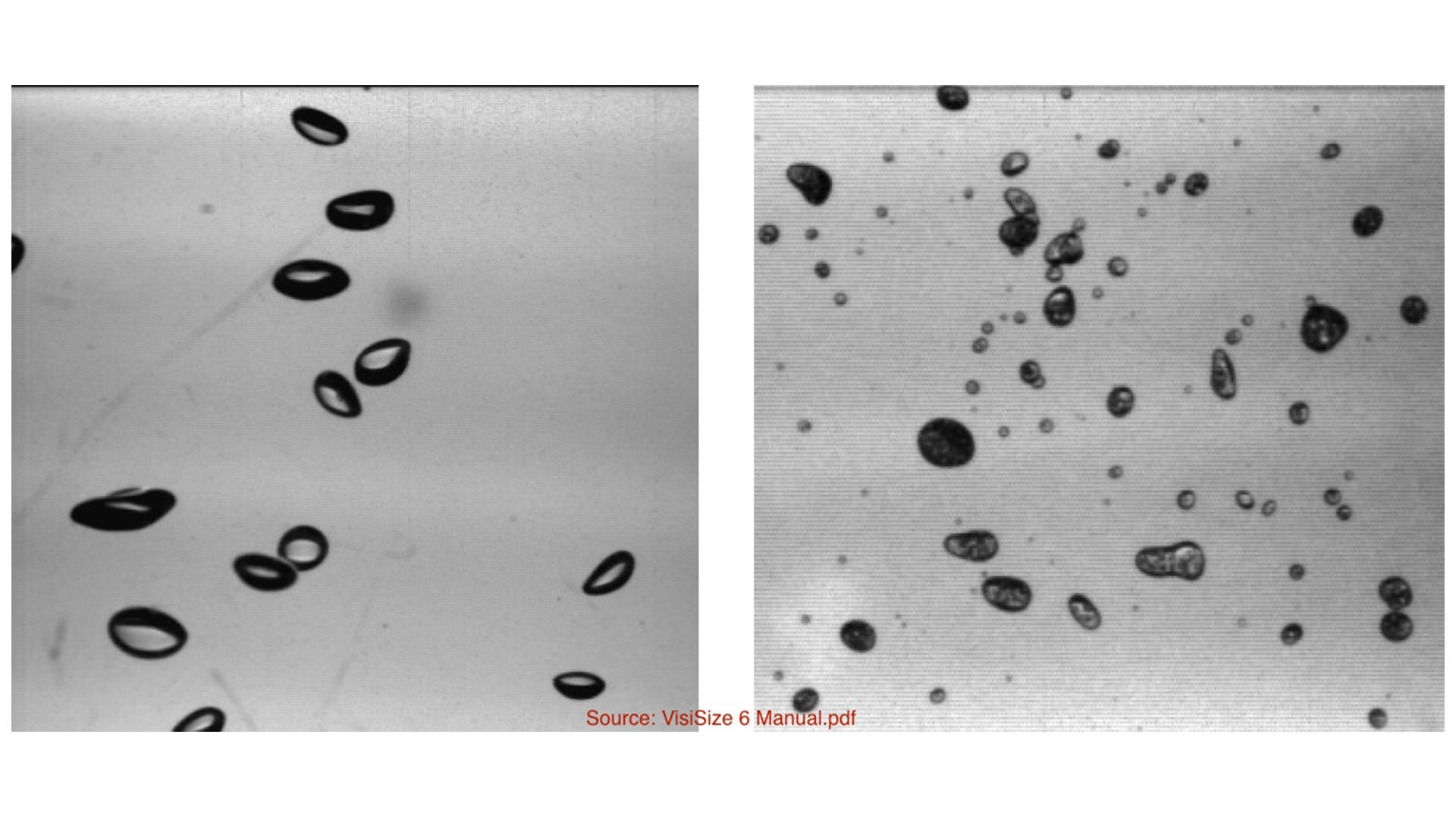

Las imágenes láser ofrecen muchas ventajas únicas debido a sus resultados de imagen de cuadro completo; se puede utilizar el análisis de imagen estándar o propio para determinar casi cualquier característica de la pulverización. Dado que el láser ilumina las gotas desde la parte posterior, a menudo se pueden distinguir las burbujas y/o el contenido sólido dentro de las gotas, si están presentes. El sistema de imágenes láser sólo tiene la limitación de que cada gota debe ser distinguible visualmente y, por lo tanto, es el más adecuado para pulverizaciones de baja concentración de gotas.

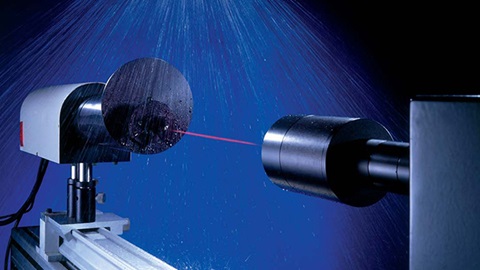

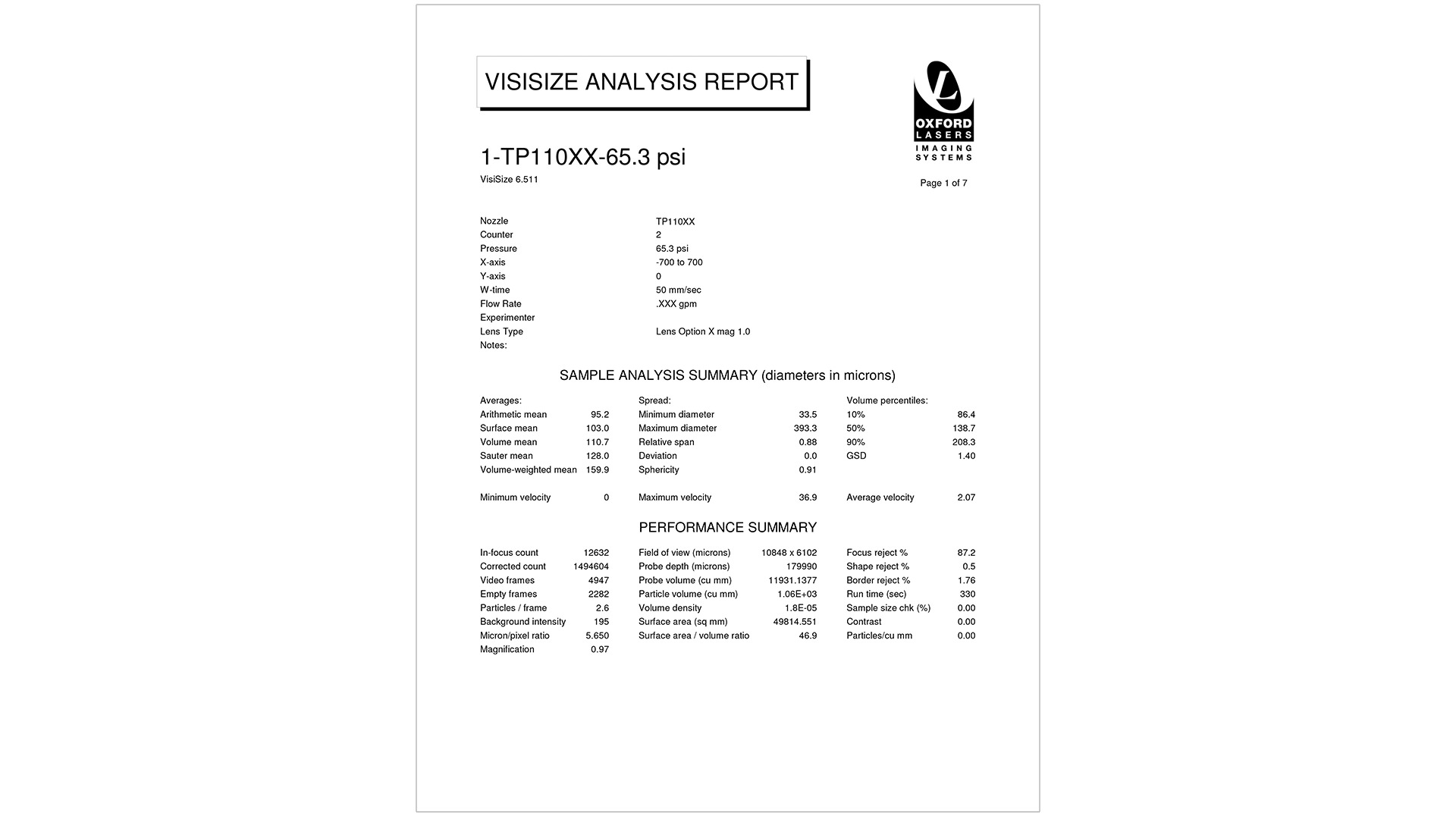

Este método de obtención de imágenes láser utiliza una fuente de luz láser difusa y una cámara en línea para obtener imágenes de un pequeño volumen de medición (normalmente un centímetro cuadrado). El láser se pulsa para iluminar las gotas durante sólo una fracción de segundo, lo que da lugar a una imagen instantánea de la pulverización. El método de obtención de imágenes a contraluz permite identificar claramente las gotas o partículas, ya que éstas bloquean un porcentaje de la luz láser que llega a la cámara. A continuación, estas imágenes se analizan para recuperar el tamaño y la velocidad de las gotas, que se determina utilizando dos imágenes con un retardo de tiempo conocido entre el par. El análisis de las imágenes determina la esfericidad, así como una serie de otras características de la pulverización.
